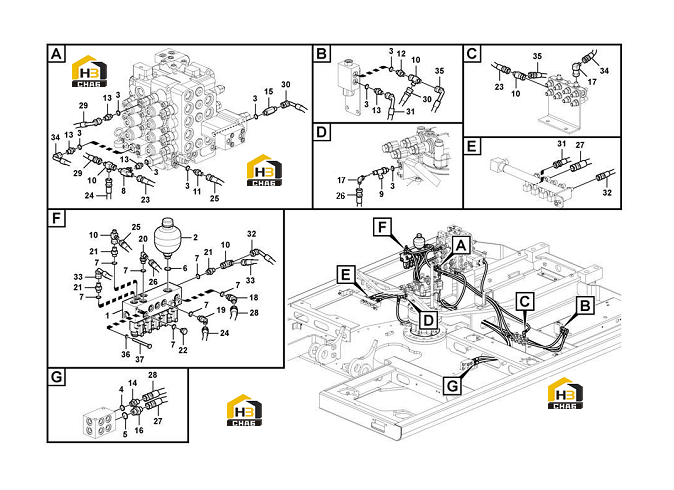

Система гидравлическая (часть 2)

← Система гидравлическая (часть 1) Сервосистема (часть 4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve

Каталожный номер:11217148

Комплект:1

Примечание:

№ на схеме:2

Наименование:Accumulator

Каталожный номер:11215116

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:11210133

Комплект:8

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11210135

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:11210166

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:11210007

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11210006

Комплект:7

Примечание:

№ на схеме:8

Наименование:T-nipple

Каталожный номер:11213247

Комплект:1

Примечание:

№ на схеме:9

Наименование:3-way nipple

Каталожный номер:11223591

Комплект:1

Примечание:

№ на схеме:10

Наименование:T-nipple

Каталожный номер:11223265

Комплект:5

Примечание:

№ на схеме:11

Наименование:Nipple

Каталожный номер:11223264

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nipple_straight

Каталожный номер:11223577

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:11223133

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nipple

Каталожный номер:11223087

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nipple_straight

Каталожный номер:11223549

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nipple_straight

Каталожный номер:11223737

Комплект:1

Примечание:

№ на схеме:17

Наименование:Elbow

Каталожный номер:11223518

Комплект:2

Примечание:

№ на схеме:18

Наименование:Elbow_45

Каталожный номер:11223927

Комплект:1

Примечание:

№ на схеме:19

Наименование:Elbow nipple

Каталожный номер:11223547

Комплект:1

Примечание:

№ на схеме:20

Наименование:Elbow

Каталожный номер:11223266

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nipple

Каталожный номер:11223008

Комплект:3

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:11223120

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:14404904

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose assembly

Каталожный номер:14400557

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose assembly

Каталожный номер:14404699

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose assembly

Каталожный номер:14404902

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose assembly

Каталожный номер:14404470

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose assembly

Каталожный номер:14404901

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose assembly

Каталожный номер:14400542

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose assembly

Каталожный номер:14404499

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose assembly

Каталожный номер:14400871

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose assembly

Каталожный номер:14400887

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose assembly

Каталожный номер:14400039

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose assembly

Каталожный номер:14400588

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose assembly

Каталожный номер:14400537

Комплект:1

Примечание:

№ на схеме:36

Наименование:Spring washer

Каталожный номер:11210063

Комплект:2

Примечание:

№ на схеме:37

Наименование:Hexagon screw

Каталожный номер:11223682

Комплект:2

Примечание:M8*80
