Система гидравлическая (часть 1)

← Клапан электромагнитный (часть 1) Система гидравлическая (часть 2) →

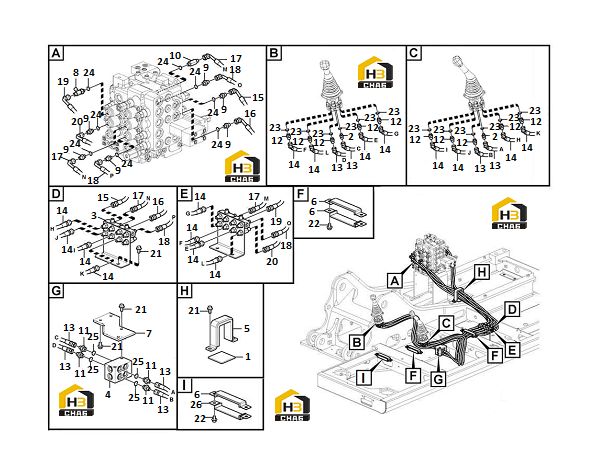

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sponge

Каталожный номер:11210463

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nipple

Каталожный номер:11210550

Комплект:2

Примечание:

№ на схеме:3

Наименование:Valve

Каталожный номер:11218552

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block

Каталожный номер:11219922

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:11218553

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:11210861

Комплект:5

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:11213175

Комплект:1

Примечание:

№ на схеме:8

Наименование:3-way nipple

Каталожный номер:11223591

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:11223133

Комплект:6

Примечание:

№ на схеме:10

Наименование:Nipple_straight

Каталожный номер:11223549

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:11223134

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nipple

Каталожный номер:11223008

Комплект:10

Примечание:

№ на схеме:13

Наименование:Hose assembly

Каталожный номер:14405033

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose assembly

Каталожный номер:14405032

Комплект:8

Примечание:

№ на схеме:15

Наименование:Hose assembly

Каталожный номер:14400870

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose assembly

Каталожный номер:14400887

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose assembly

Каталожный номер:14400588

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose assembly

Каталожный номер:14400815

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose assembly

Каталожный номер:14400538

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose assembly

Каталожный номер:14401833

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:11222794

Комплект:8

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:11222793

Комплект:6

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11210006

Комплект:12

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11210133

Комплект:8

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11210135

Комплект:4

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:11210899

Комплект:1

Примечание:
