Отвал бульдозерный (часть 2)

Отвал бульдозерный (часть 2)

← Отвал бульдозерный (часть 1) Крышка →

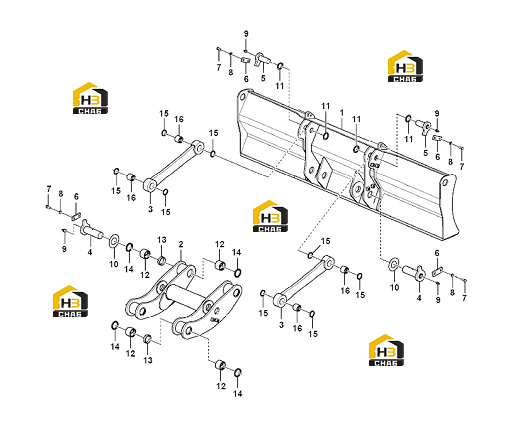

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Dozer blade
Каталожный номер:14408373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connecting rod
Каталожный номер:14408374
Комплект:1
Примечание:BODY_ASSY
0 ₽
шт
№ на схеме:3
Наименование:Connecting rod
Каталожный номер:14408376
Комплект:2
Примечание:LINK_ASSY
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:14408418
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:14408419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:11222947
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11223044
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plain washer_10.9 13x24x2.5
Каталожный номер:11223146
Комплект:8
Примечание:10.9 13X24X2.5
0 ₽
шт
№ на схеме:9
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:11222965
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim
Каталожный номер:11223631
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bushing
Каталожный номер:11223632
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spacer
Каталожный номер:11223633
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Seal
Каталожный номер:11223634
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Seal
Каталожный номер:11223635
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bushing
Каталожный номер:11223636
Комплект:4
Примечание:
