Отвал бульдозерный (часть 1)

Отвал бульдозерный (часть 1)

← Рама нижняя Отвал бульдозерный (часть 2) →

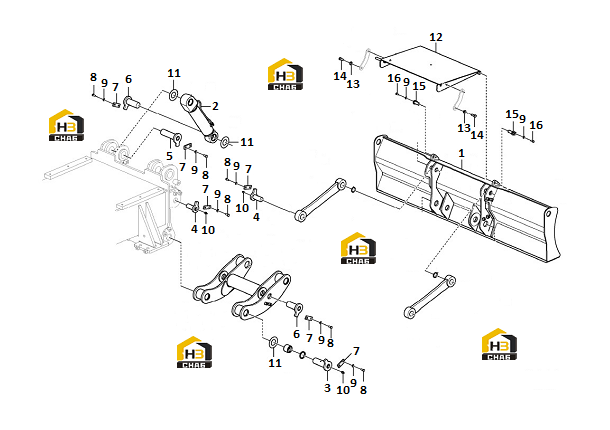

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Dozer blade
Каталожный номер:14408372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hydraulic cylinder
Каталожный номер:14408234
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:14408418
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:14408419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:14408420
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:14408421
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:11222947
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11223044
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plain washer_10.9 13x24x2.5
Каталожный номер:11223146
Комплект:18
Примечание:10.9 13X24X2.5
0 ₽
шт
№ на схеме:10
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim
Каталожный номер:11222965
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bucket cover
Каталожный номер:14408422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Shim
Каталожный номер:11218366
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11222957
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pin
Каталожный номер:14408714
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:11223147
Комплект:2
Примечание:M12X35
