Капот двигателя в сборе (часть 2)

Капот двигателя в сборе (часть 2)

← Дверь боковая Каркас капота в сборе →

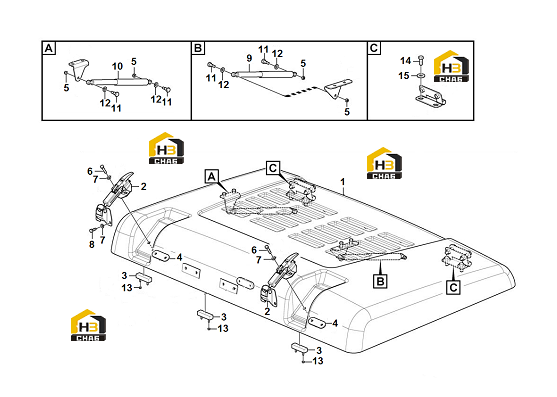

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bonnet
Каталожный номер:14405047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock
Каталожный номер:14405048
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bushing
Каталожный номер:11210578
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:14405049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Lock nut
Каталожный номер:11211053
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon screw
Каталожный номер:11223524
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:11223045
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Exagon screw
Каталожный номер:11223350
Комплект:4
Примечание:M8X25
0 ₽
шт
№ на схеме:9
Наименование:Gas spring
Каталожный номер:11210437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gas spring
Каталожный номер:11218178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:11210577
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plain washer
Каталожный номер:11223069
Комплект:4
Примечание:10.9 10.5X20X2
0 ₽
шт
№ на схеме:13
Наименование:Lock nut
Каталожный номер:11223293
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11223044
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:11223043
Комплект:4
Примечание:
