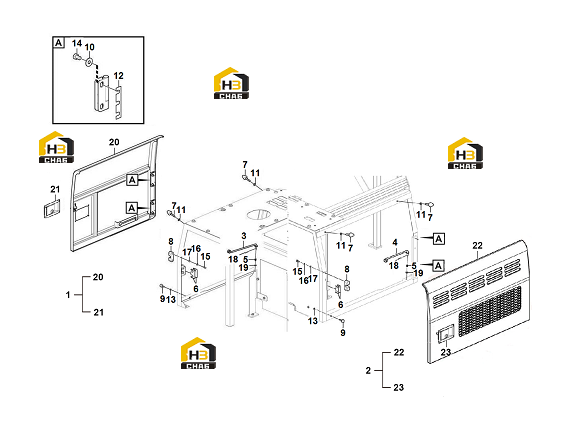

Дверь боковая

← Капот двигателя в сборе (часть 1) Капот двигателя в сборе (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door

Каталожный номер:14406462

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door

Каталожный номер:14406685

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rod

Каталожный номер:11210419

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rod

Каталожный номер:11210418

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:11210493

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:11212649

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:11210576

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bump stop

Каталожный номер:11211010

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bumper

Каталожный номер:11210361

Комплект:2

Примечание:

№ на схеме:10

Наименование:Collar

Каталожный номер:11210580

Комплект:8

Примечание:

№ на схеме:11

Наименование:Hexagon nut

Каталожный номер:11223338

Комплект:4

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:11213732

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hexagon nut

Каталожный номер:11223047

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:11223351

Комплект:8

Примечание:M12X20

№ на схеме:15

Наименование:Exagon screw

Каталожный номер:11223350

Комплект:4

Примечание:M8X25

№ на схеме:16

Наименование:Spring washer

Каталожный номер:11210063

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:11223045

Комплект:4

Примечание:

№ на схеме:18

Наименование:Split pin

Каталожный номер:11223352

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plain washer

Каталожный номер:11223069

Комплект:2

Примечание:10.9 10.5X20X2

№ на схеме:20

Наименование:Door

Каталожный номер:14406463

Комплект:1

Примечание:

№ на схеме:21

Наименование:Door lock

Каталожный номер:14405420

Комплект:1

Примечание:

№ на схеме:22

Наименование:Door

Каталожный номер:14406686

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lock

Каталожный номер:14404752

Комплект:1

Примечание:
