Соединительные звенья ковша

Соединительные звенья ковша

← Стрела-рукоять Ковш обратной лопаты →

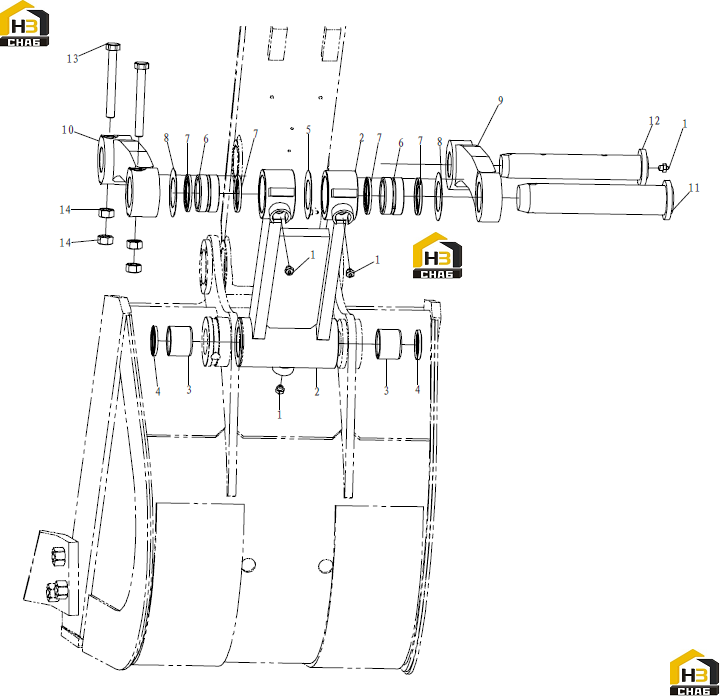

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:OIL CUP
Каталожный номер:4030000065
Комплект:5
Примечание:JB7940.1-M10
0 ₽
шт
№ на схеме:2
Наименование:LINK
Каталожный номер:2617000305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BUSHING
Каталожный номер:2617000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SEALING WASHER VAY 50
Каталожный номер:4190000123
Комплект:2
Примечание:VAY50
0 ₽
шт
№ на схеме:5
Наименование:SPACER
Каталожный номер:4043000125
Комплект:1
Примечание:LGB303-60
0 ₽
шт
№ на схеме:6
Наименование:BUSHING
Каталожный номер:2617000013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SEALING WASHER VAY 60
Каталожный номер:4190000125
Комплект:4
Примечание:VAY60
0 ₽
шт
№ на схеме:8
Наименование:SPACER
Каталожный номер:2617000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:LEFT LINK
Каталожный номер:2617000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:RIGHT LINK
Каталожный номер:2617000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:2617000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PIN
Каталожный номер:2617000032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:4011000359
Комплект:2
Примечание:GB5782-M16
0 ₽
шт
№ на схеме:14
Наименование:NUT
Каталожный номер:4013000016
Комплект:4
Примечание:GB6170-M16EpZn-8
