Ковш обратной лопаты

← Соединительные звенья ковша Обшивка (крышки защитные) →

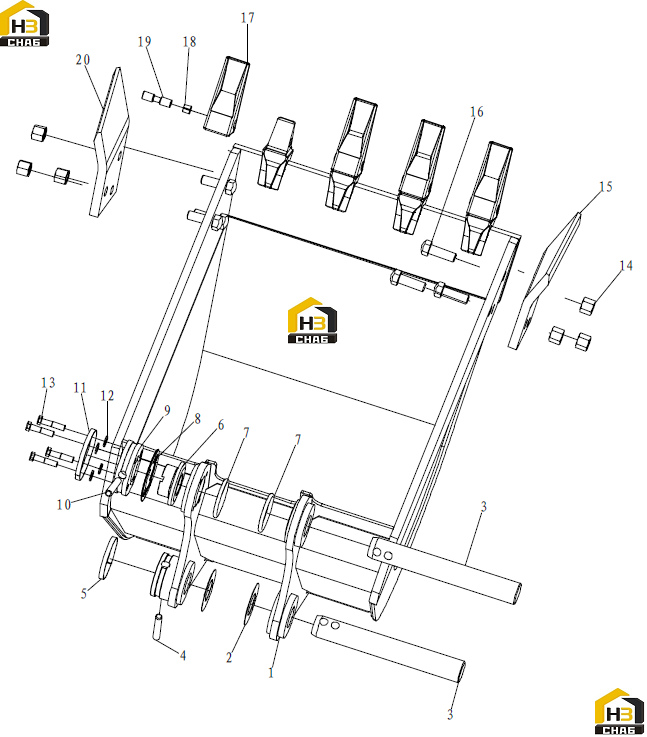

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOOM

Каталожный номер:2618000013

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:2618000012

Комплект:2

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:2618000009

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:2618000010

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING

Каталожный номер:2618000011

Комплект:1

Примечание:

№ на схеме:6

Наименование:CROWD SLEEVE

Каталожный номер:2618000004

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:4043000069

Комплект:2

Примечание:LGB308-88

№ на схеме:8

Наименование:SPACER

Каталожный номер:2618000008

Комплект:8

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:2618000006

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:2618000005

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING

Каталожный номер:2618000007

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:4015000168

Комплект:4

Примечание:GB97.1-12EpZn-300HV

№ на схеме:13

Наименование:BOLT

Каталожный номер:4011000186

Комплект:4

Примечание:GB5782-M12

№ на схеме:14

Наименование:NUT

Каталожный номер:2618000015

Комплект:6

Примечание:

№ на схеме:15

Наименование:CUTTER (RH)

Каталожный номер:2618000017

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:2618000016

Комплект:6

Примечание:

№ на схеме:17

Наименование:BUCKET

Каталожный номер:2618000018

Комплект:4

Примечание:

№ на схеме:18

Наименование:CLIP

Каталожный номер:2618000020

Комплект:4

Примечание:

№ на схеме:19

Наименование:PIN

Каталожный номер:2618000019

Комплект:4

Примечание:

№ на схеме:20

Наименование:CUTTER (LH)

Каталожный номер:2618000014

Комплект:1

Примечание:
