Цилиндр подъема (371401)

Цилиндр подъема (371401)

← Цилиндр наклона (371401) Клапан комбинированный dfs-32-16 (331001) →

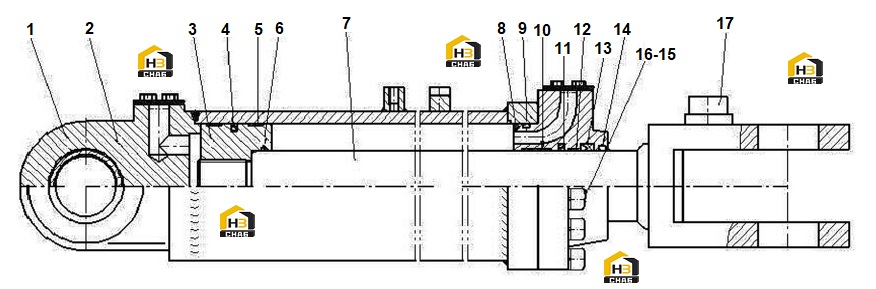

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUSH
Каталожный номер:4120002522002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CYLINDER BODY
Каталожный номер:4120002522003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PISTON
Каталожный номер:4120002522004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PISTON ROD
Каталожный номер:4120002522005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CYLINDER HEAD
Каталожный номер:4120002522006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SEALING KIT
Каталожный номер:4120002522001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW GB70.1-M12*45EpZn-10.9
Каталожный номер:4014000147
Комплект:14
Примечание:GB70.1-M12*45EpZn-10.9
0 ₽
шт
№ на схеме:16
Наименование:WASHER GB93-12 65Mn
Каталожный номер:4015000026
Комплект:14
Примечание:GB93-12-65Mn
0 ₽
шт
№ на схеме:17
Наименование:SEAT
Каталожный номер:4120002522007
Комплект:1
Примечание:
