Цилиндр наклона (371401)

← Гидравлический маслобак в сборе Цилиндр подъема (371401) →

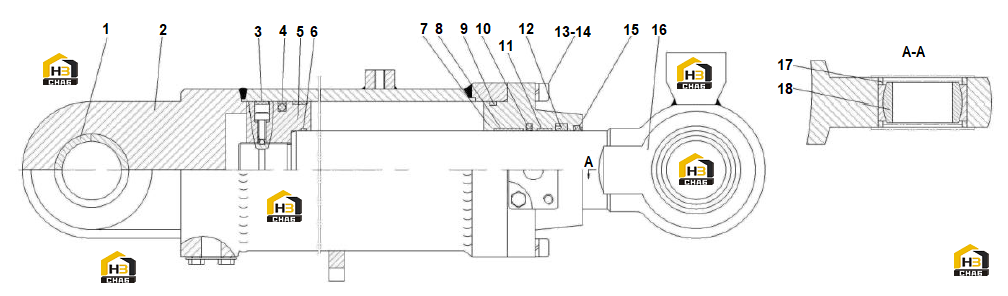

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUSHING
Каталожный номер:4120002763003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CYLINDER BODY
Каталожный номер:4120002763004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PISTON
Каталожный номер:4120002763005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CYLINDER HEAD
Каталожный номер:4120002763006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:4011000791
Комплект:10
Примечание:GB5785-M18*1.5*70EpZn-10.9
0 ₽
шт
№ на схеме:14
Наименование:WASHER GB93-18 65Mn
Каталожный номер:4015000029
Комплект:10
Примечание:GB93-18-65Mn
0 ₽
шт
№ на схеме:15
Наименование:SEALING KIT
Каталожный номер:4120002763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PISTON ROD
Каталожный номер:4120002763002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:STOPPER
Каталожный номер:4120002763007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SPHERICAL PLAIN BEARING
Каталожный номер:4021000043
Комплект:1
Примечание:GB9163-GE70ES-2RS
