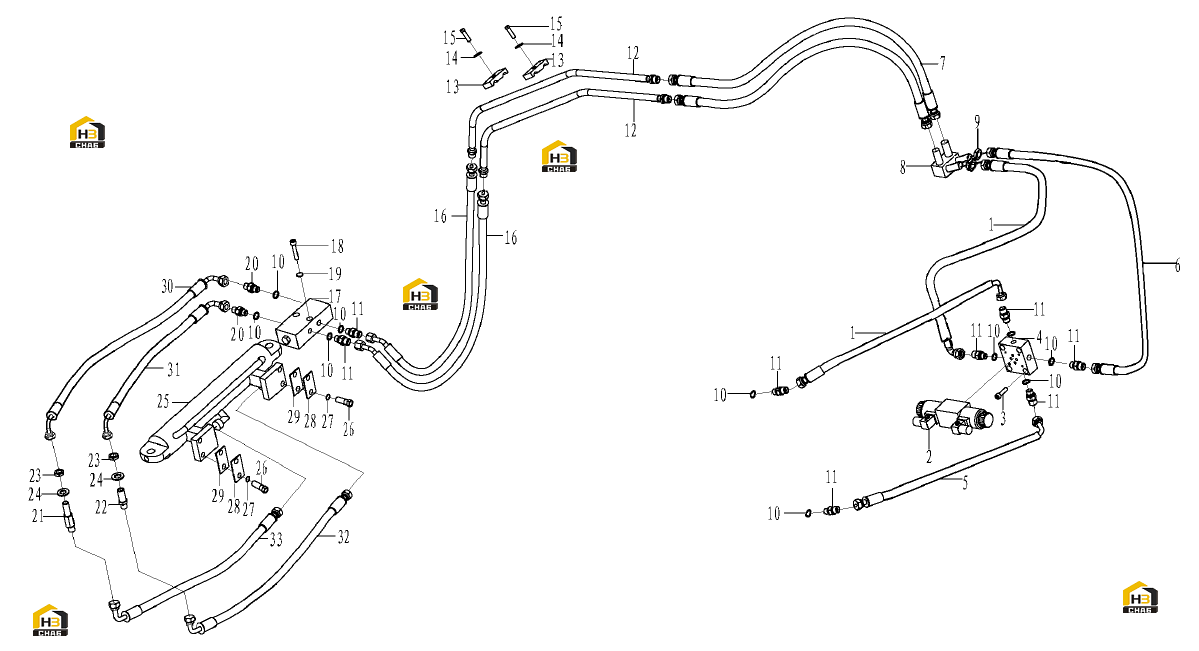

Узел гидравлический быстросменного устройства
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4041000603
Комплект:2
Примечание:LGB128-004065
№ на схеме:2
Каталожный номер:4120000368
Комплект:1
Примечание:4WE6E61B/CG24NZ4B08
№ на схеме:3
Каталожный номер:4011000448
Комплект:4
Примечание:GB70.1-M8*30EpZn-8.8
№ на схеме:5
Каталожный номер:4041000626
Комплект:1
Примечание:LGB128-004045
№ на схеме:6
Каталожный номер:4041001943
Комплект:1
Примечание:LGB127-004045
№ на схеме:7
Каталожный номер:4041000733
Комплект:2
Примечание:LGB127-404115
№ на схеме:9
Каталожный номер:4013000123
Комплект:2
Примечание:GB6173-M16*1.5EpZn-05
№ на схеме:14
Каталожный номер:4015000072
Комплект:2
Примечание:GB97.1-8EpZn-300HV
№ на схеме:15
Каталожный номер:4011000107
Комплект:2
Примечание:GB5783-M8*30EpZn-8.8
№ на схеме:16
Каталожный номер:4041001120
Комплект:2
Примечание:LGB129-204145
№ на схеме:17
Каталожный номер:4120001741
Комплект:1
Примечание:BQ2201-7E
№ на схеме:18
Каталожный номер:4014000190
Комплект:2
Примечание:GB70.1-M8*45EpZn-8.8
№ на схеме:19
Каталожный номер:4015000036
Комплект:2
Примечание:GB93-8-65Mn
№ на схеме:23
Каталожный номер:4013000190
Комплект:2
Примечание:GB6173-M14*1.5EpZn-05
№ на схеме:24
Каталожный номер:4015000177
Комплект:2
Примечание:GB97.1-14EpZn-300HV
№ на схеме:25
Каталожный номер:4120004913
Комплект:1
Примечание:HSGF-50*30*135-460
№ на схеме:26
Каталожный номер:4011000090
Комплект:4
Примечание:GB5783-M12*35EpZn-8.8
№ на схеме:27
Каталожный номер:4015000186
Комплект:4
Примечание:GB96.1-12EpZn-300HV
№ на схеме:32
Каталожный номер:4041001971
Комплект:1
Примечание:LGB128-003043
№ на схеме:33
Каталожный номер:4041001972
Комплект:1
Примечание:LGB128-003032
