Быстросменный кронштейн

Быстросменный кронштейн

← Быстросменное оборудование Узел гидравлический быстросменного устройства →

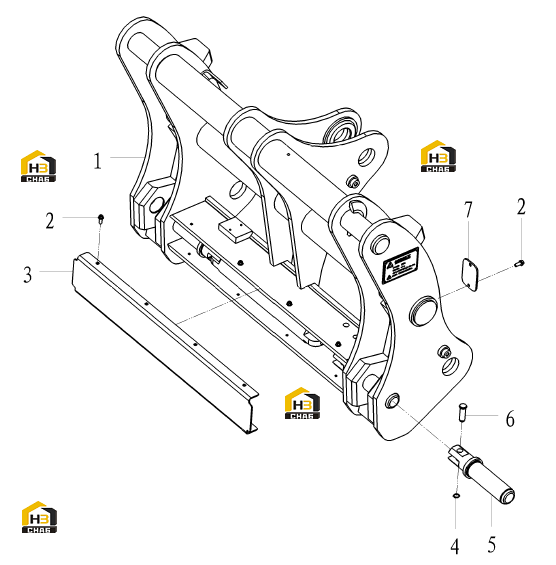

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Attachment bracket
Каталожный номер:29180011943
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000458
Комплект:12
Примечание:GB16674-M8*20EpZn-8.8
0 ₽
шт
№ на схеме:3
Наименование:Cover plate
Каталожный номер:29180013461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Retaining ring
Каталожный номер:4015000128
Комплект:2
Примечание:GB894.1-16-65Mn
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:29180011951
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:29180011741
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:29180009311
Комплект:2
Примечание:
