Вал карданный

Вал карданный

← Бортовая передача в сборе Мост задний в сборе →

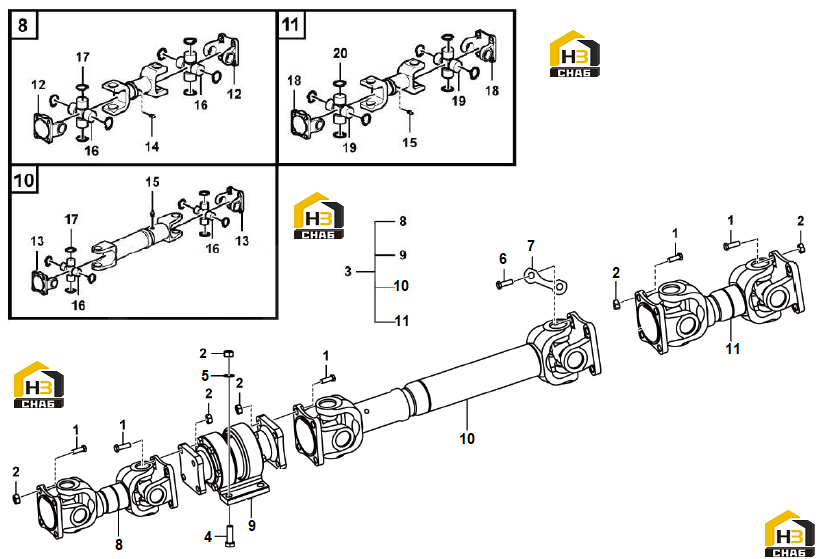

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:3050900002
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock nut
Каталожный номер:4013000073
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Propeller shaft
Каталожный номер:29080008971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:4011000241
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:4015000177
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:3050900001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Extension bar
Каталожный номер:3050900006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Propeller shaft
Каталожный номер:2050900055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Propeller shaft support
Каталожный номер:2050900054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Propeller shaft
Каталожный номер:2050900053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Propeller shaft
Каталожный номер:4110003072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange yoke
Каталожный номер:4110002170001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Link yoke
Каталожный номер:4110000177001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Lubricating nipple
Каталожный номер:4120003178016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Grease cup
Каталожный номер:4110002086003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Spider
Каталожный номер:4110000490001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Retaining ring
Каталожный номер:4110002170006
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Flange yoke
Каталожный номер:4110001951001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Spider
Каталожный номер:4110002912001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Retaining ring
Каталожный номер:4110001951002
Комплект:8
Примечание:
