Бортовая передача в сборе

Бортовая передача в сборе

← Суппорт тормозной (360301) Вал карданный →

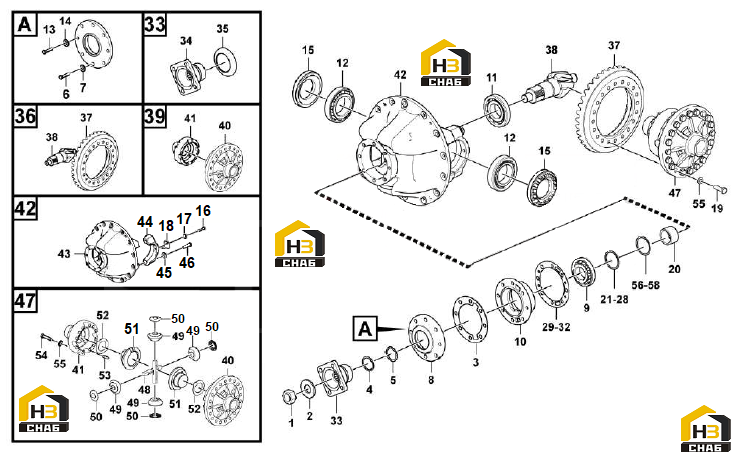

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lock nut
Каталожный номер:4013000066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:3050900007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:3050900172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring
Каталожный номер:4030000048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring
Каталожный номер:4030000768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:4011001318
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spring washer
Каталожный номер:4015000027
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing cover
Каталожный номер:29070019901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Roller bearing
Каталожный номер:4021000028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bearing bushing
Каталожный номер:29070019911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Roller bearing
Каталожный номер:4021000139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ball bearing
Каталожный номер:4021000105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4011001281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:4015000026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Adjusting nut
Каталожный номер:29070019941
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:4011000597
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring washer
Каталожный номер:4015000025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Lock washer
Каталожный номер:3050900024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Screw
Каталожный номер:4011000345
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Sleeve
Каталожный номер:29070019961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Spacer sleeve
Каталожный номер:29070019971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Spacer sleeve
Каталожный номер:29070019981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Spacer sleeve
Каталожный номер:29070028621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Spacer sleeve
Каталожный номер:29070020001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Spacer sleeve
Каталожный номер:29070028631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Spacer sleeve
Каталожный номер:29070020021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Spacer sleeve
Каталожный номер:29070020031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Spacer sleeve
Каталожный номер:29070020041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Shim
Каталожный номер:3050900011
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Shim
Каталожный номер:29070010611
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Shim
Каталожный номер:29070010621
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Shim
Каталожный номер:29070010631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Flange
Каталожный номер:29070019891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Connection flange
Каталожный номер:29070020052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Sealing ring
Каталожный номер:3050900058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Crown wheel
Каталожный номер:29070019951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Crown wheel
Каталожный номер:29070020061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Crown wheel
Каталожный номер:29070020071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Differential housing
Каталожный номер:29070020102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Differential housing
Каталожный номер:29070020601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Differential housing
Каталожный номер:29070020122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Center housing
Каталожный номер:29070019922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Centre housing
Каталожный номер:29070020082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Bearing seat
Каталожный номер:29070020091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Washer
Каталожный номер:29070019751
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Screw
Каталожный номер:4011000951
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Differential
Каталожный номер:29070019932
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Shaft
Каталожный номер:29070020611
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Differential pinion
Каталожный номер:29070020141
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Thrust washer
Каталожный номер:29070020151
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Differential side gear
Каталожный номер:29070020161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Thrust washer
Каталожный номер:29070020171
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Pin
Каталожный номер:29070000461
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Screw
Каталожный номер:4011000964
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Washer
Каталожный номер:29090007961
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Spacer sleeve
Каталожный номер:29070028641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Spacer sleeve
Каталожный номер:29070028651
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Spacer sleeve
Каталожный номер:29070028661
Комплект:1
Примечание:
