Стойка-платформа в сборе (левая)

Стойка-платформа в сборе (левая)

← Кронштейн батареи Платформа →

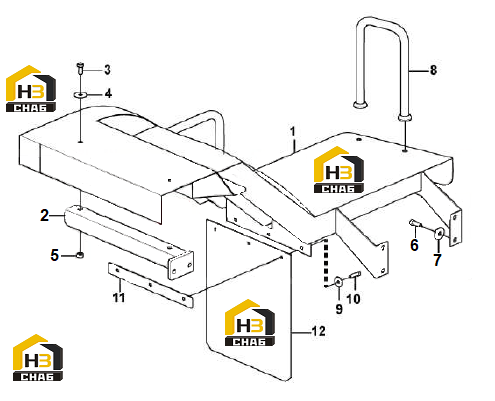

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Platform
Каталожный номер:29340030161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:29340012161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:4011000197
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:4015000168
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:4013000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:4011000087
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:4015000186
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hand rail
Каталожный номер:29340025991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:4015000197
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:4011000082
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:29340026891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Mudflap
Каталожный номер:29340026911
Комплект:1
Примечание:
