Кронштейн батареи

← Подножка в сборе Стойка-платформа в сборе (левая) →

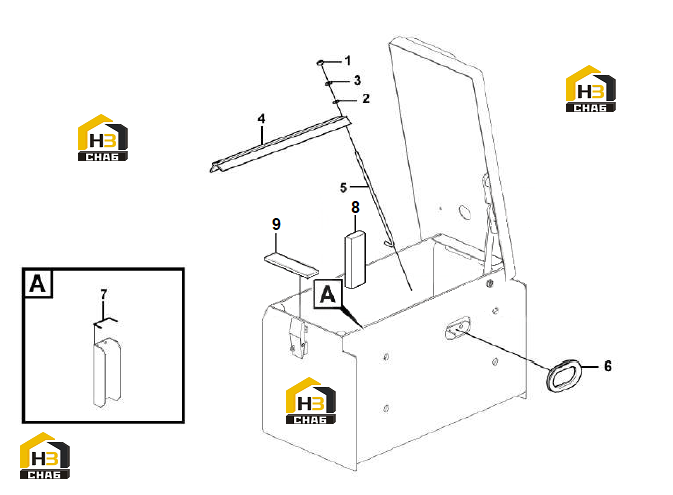

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:4013000033

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:4015000072

Комплект:2

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:4015000036

Комплект:2

Примечание:

№ на схеме:4

Наименование:Corner steel

Каталожный номер:29340009111

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:29340009121

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rubber sleeve

Каталожный номер:29340011901

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing strip

Каталожный номер:29330039031

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rubber mat

Каталожный номер:29340009081

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rubber mat

Каталожный номер:29340000131

Комплект:2

Примечание:
