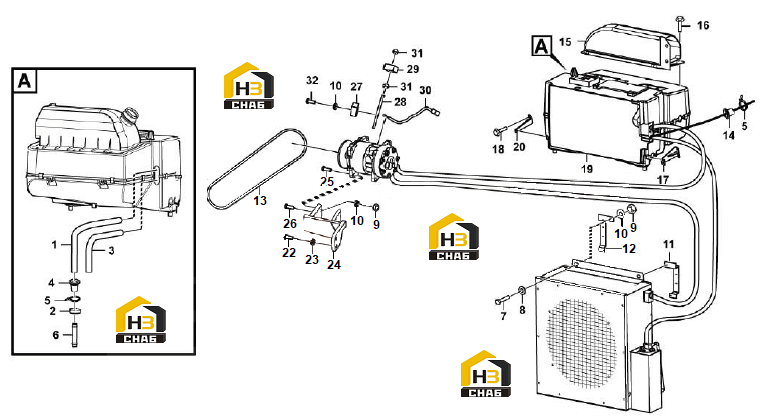

Система кондиционирования воздуха

← Ярлык, лого, опознавательные знаки Кондиционер →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water pipe

Каталожный номер:29350010201

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:4017000024

Комплект:4

Примечание:

№ на схеме:3

Наименование:Water pipe

Каталожный номер:29350010211

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber sleeve

Каталожный номер:29310022301

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cable tie

Каталожный номер:4190000019

Комплект:5

Примечание:

№ на схеме:6

Наименование:Copper tube

Каталожный номер:29350010291

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:4011000082

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:4015000197

Комплект:8

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:4013000007

Комплект:7

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:4015000162

Комплект:11

Примечание:

№ на схеме:11

Наименование:Bracket

Каталожный номер:29350010371

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:29350010381

Комплект:1

Примечание:

№ на схеме:13

Наименование:Belt

Каталожный номер:4110000501

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber cover

Каталожный номер:28250005602

Комплект:1

Примечание:

№ на схеме:15

Наименование:Air duct

Каталожный номер:29290012761

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:4130000075

Комплект:3

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:29350010241

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:4011000461

Комплект:6

Примечание:

№ на схеме:19

Наименование:Air conditioning unit

Каталожный номер:29350010782

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:29350012571

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:4011000458

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:4011001114

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:4015000182

Комплект:2

Примечание:

№ на схеме:24

Наименование:Compressor bracket

Каталожный номер:29350011541

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:4011000184

Комплект:2

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:4011000049

Комплект:1

Примечание:

№ на схеме:27

Наименование:Block

Каталожный номер:29350010421

Комплект:1

Примечание:

№ на схеме:28

Наименование:Adjusting bar

Каталожный номер:26350003331

Комплект:1

Примечание:

№ на схеме:29

Наименование:Block

Каталожный номер:29350009731

Комплект:1

Примечание:

№ на схеме:30

Наименование:Chassis ground cable

Каталожный номер:29350009031

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:4013000016

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:4011000050

Комплект:1

Примечание:
