Кондиционер

Кондиционер

← Система кондиционирования воздуха Блок-корпус испарителя (часть i) →

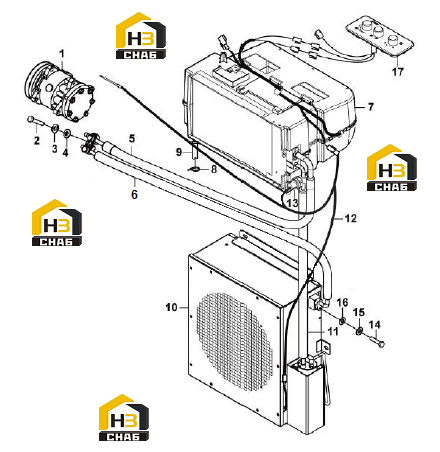

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Compressor
Каталожный номер:4190002758
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:4011001074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring washer
Каталожный номер:4015000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:4015000162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:4190002789
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:4130002254
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Evaporator
Каталожный номер:4190002757
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cable tie
Каталожный номер:4019000023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Water pipe
Каталожный номер:4190002766
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Condenser
Каталожный номер:4190002759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:4190002763
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Wiring harness
Каталожный номер:4190002761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Switch
Каталожный номер:4190002765
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:4011000276
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring washer
Каталожный номер:4015000035
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:4015000207
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Panel
Каталожный номер:4190002760
Комплект:1
Примечание:
