Радиатор в сборе с патрубками

Радиатор в сборе с патрубками

← Топливный бак в сборе Радиатор в разборе (часть i) →

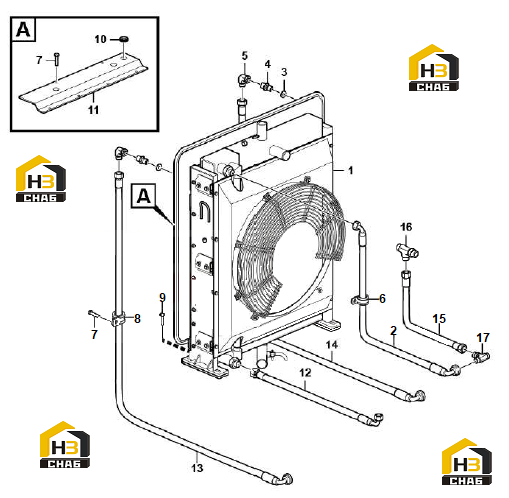

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cooling package
Каталожный номер:4110002531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose assembly
Каталожный номер:29030025451
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:4030000211
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:29030014331
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nipple
Каталожный номер:29030010581
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose clamp
Каталожный номер:26030001911
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000461
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp
Каталожный номер:26370001961
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:4011000320
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber sleeve
Каталожный номер:29330031081
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:29030025371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose assembly
Каталожный номер:29030025461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:29030025441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose assembly
Каталожный номер:29030025811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose assembly
Каталожный номер:4041000519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nipple
Каталожный номер:29030009991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nipple
Каталожный номер:29030010001
Комплект:1
Примечание:
