Радиатор в разборе (часть i)

← Радиатор в сборе с патрубками Радиатор в разборе (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

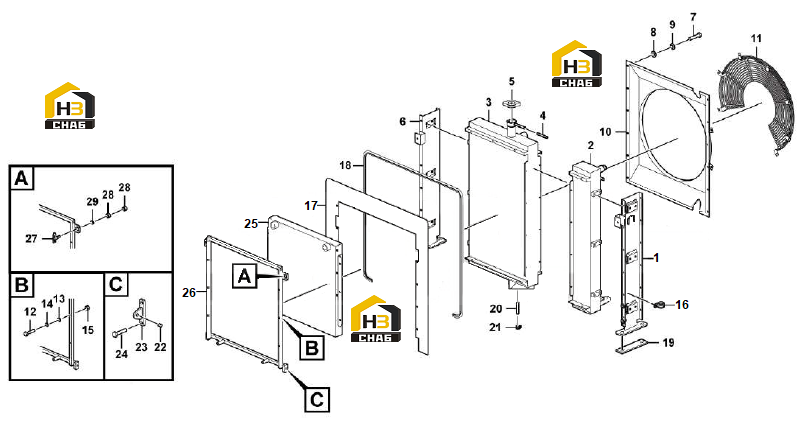

№ на схеме:1

Наименование:Radiator bracket

Каталожный номер:4110002531013

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil cooler

Каталожный номер:4110002531014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radiator

Каталожный номер:4110002531015

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:4110002531016

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cap

Каталожный номер:4110001929

Комплект:1

Примечание:

№ на схеме:6

Наименование:Radiator bracket

Каталожный номер:4110002531017

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:4011000106

Комплект:48

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:4015000321

Комплект:48

Примечание:

№ на схеме:9

Наименование:Spring washer

Каталожный номер:4015000036

Комплект:48

Примечание:

№ на схеме:10

Наименование:Fan shroud

Каталожный номер:4110002531018

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fan guard

Каталожный номер:4110002531019

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:4011000184

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:4015000319

Комплект:10

Примечание:

№ на схеме:14

Наименование:Spring washer

Каталожный номер:4015000025

Комплект:10

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:4013000007

Комплект:6

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:4110001205014

Комплект:2

Примечание:

№ на схеме:17

Наименование:Wind deflector

Каталожный номер:4110002531020

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing strip

Каталожный номер:4110002531021

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber mat

Каталожный номер:4110002531022

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber tube

Каталожный номер:4110002165013

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:4110001182007

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sleeve

Каталожный номер:4110002531023

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:4110002466021

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:4011000085

Комплект:6

Примечание:

№ на схеме:25

Наименование:Oil cooler

Каталожный номер:4110002531024

Комплект:1

Примечание:

№ на схеме:26

Наименование:Radiator bracket

Каталожный номер:4110002531025

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lock

Каталожный номер:4110002466014

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:4013000011

Комплект:4

Примечание:

№ на схеме:29

Наименование:Spring washer

Каталожный номер:4015000026

Комплект:2

Примечание:
