Механизм переключения передач в разборе (130501) (часть ii)

← Механизм переключения передач в разборе (130501) (часть i) Мост передний в сборе →

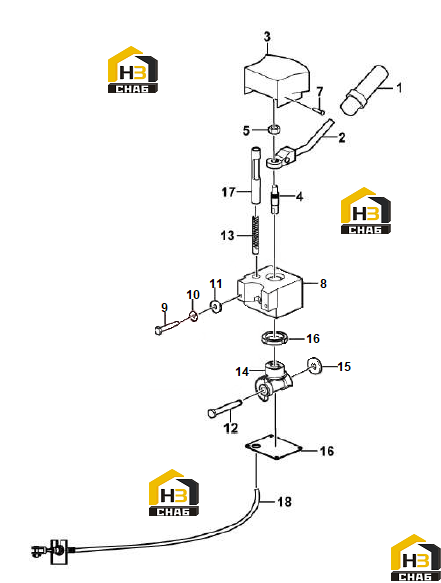

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handle ball

Каталожный номер:4110001680001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Handle

Каталожный номер:4110001680002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:4110001680003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft

Каталожный номер:4110001680004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:4110000172026

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:4110000172027

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:4110000746004

Комплект:7

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:4110001680005

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:4190002767014

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:4110002042020

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:4110002042019

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:4110000172030

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gear rack

Каталожный номер:4110000172031

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gear sleeve

Каталожный номер:4110001680006

Комплект:1

Примечание:

№ на схеме:15

Наименование:Retaining ring

Каталожный номер:4110000172032

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:4110001680007

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rack sleeve

Каталожный номер:4110001680008

Комплект:1

Примечание:

№ на схеме:18

Наименование:Control cable

Каталожный номер:4110001680009

Комплект:1

Примечание:
