Механизм переключения передач в разборе (130501) (часть i)

Механизм переключения передач в разборе (130501) (часть i)

← Механизм переключения передач в сборе Механизм переключения передач в разборе (130501) (часть ii) →

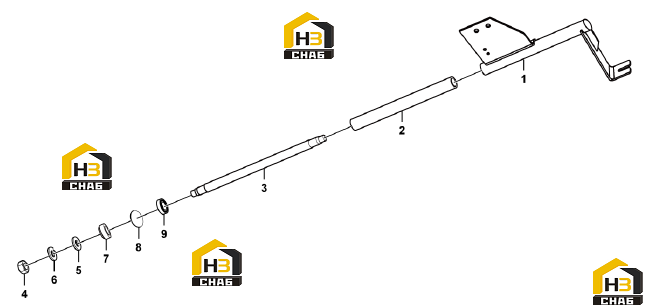

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:4110000747001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bushing
Каталожный номер:4110000747002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shaft
Каталожный номер:4110000747004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:4013000363
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:4110002042019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4110002042020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:4110000747005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lock ring
Каталожный номер:4110000747006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ball bearing
Каталожный номер:6399009955
Комплект:2
Примечание:
