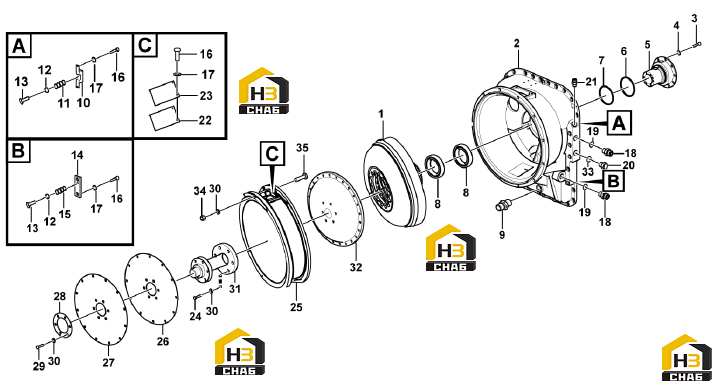

Гидротрансформатор в разборе (часть ii)

← Гидротрансформатор в разборе (часть i) Гидротрансформатор в разборе (часть iii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Torque converter

Каталожный номер:4110000160083

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing

Каталожный номер:4110000160085

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:4011000081

Комплект:9

Примечание:

№ на схеме:4

Наименование:Spring washer

Каталожный номер:4015000025

Комплект:9

Примечание:

№ на схеме:5

Наименование:Seat

Каталожный номер:4110000160102

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:4110002520101

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:4015000242

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ball bearing

Каталожный номер:4021000013

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nipple

Каталожный номер:4110000160088

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:4110000160089

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:4110000160090

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:4110000160091

Комплект:1

Примечание:

№ на схеме:13

Наименование:Valve rod

Каталожный номер:4110000160092

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plate

Каталожный номер:4110000160093

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:4110000160094

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:4011001523

Комплект:12

Примечание:

№ на схеме:17

Наименование:Spring washer

Каталожный номер:4015000036

Комплект:12

Примечание:

№ на схеме:18

Наименование:Nipple

Каталожный номер:4110000160095

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:4015000488

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:4110000160097

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nipple

Каталожный номер:4110000160098

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:4110000160099

Комплект:2

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:4110000160104

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:4011000606

Комплект:6

Примечание:

№ на схеме:25

Наименование:Sleeve

Каталожный номер:4110000160105

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate assembly

Каталожный номер:4110002520102

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plate

Каталожный номер:4110002520103

Комплект:1

Примечание:

№ на схеме:28

Наименование:Protecting plate

Каталожный номер:4110002520104

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:4011000197

Комплект:6

Примечание:

№ на схеме:30

Наименование:Spring washer

Каталожный номер:4015000026

Комплект:24

Примечание:

№ на схеме:31

Наименование:Shaft

Каталожный номер:4110000160109

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:4110000160110

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:4110002520105

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut

Каталожный номер:4013000349

Комплект:12

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:4011000261

Комплект:12

Примечание:
