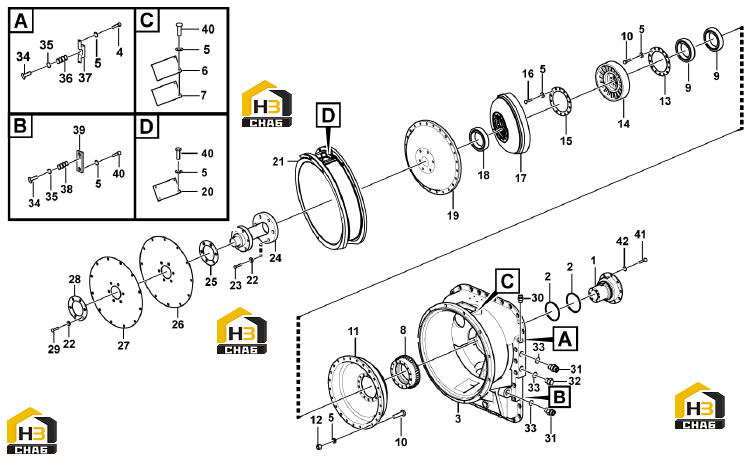

Гидротрансформатор в разборе (часть i)

← Гидротрансформатор в сборе Гидротрансформатор в разборе (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat

Каталожный номер:4110002520001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing ring

Каталожный номер:4110002520002

Комплект:2

Примечание:

№ на схеме:3

Наименование:Housing cap

Каталожный номер:4110002520003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:4011000754

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:28100003661

Комплект:54

Примечание:

№ на схеме:6

Наименование:Cover plate

Каталожный номер:4110002520004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing washer

Каталожный номер:4110002520005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:4110002520006

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ball bearing

Каталожный номер:4021000076

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:4011001521

Комплект:24

Примечание:

№ на схеме:11

Наименование:Impeller

Каталожный номер:4110002520007

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:4013000354

Комплект:24

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:4110002520008

Комплект:1

Примечание:

№ на схеме:14

Наименование:Stator

Каталожный номер:4110002520009

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:4110002520010

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:4014000180

Комплект:8

Примечание:

№ на схеме:17

Наименование:Turbine

Каталожный номер:4110002520011

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ball bearing

Каталожный номер:4021000018

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:4110002520012

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover plate

Каталожный номер:4110002520013

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange

Каталожный номер:4110002520014

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring washer

Каталожный номер:4015000026

Комплект:6

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:4011001522

Комплект:6

Примечание:

№ на схеме:24

Наименование:Attaching link

Каталожный номер:4110002520015

Комплект:6

Примечание:

№ на схеме:25

Наименование:Shim

Каталожный номер:4110002520016

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate assembly

Каталожный номер:4110002520017

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plate

Каталожный номер:4110002520018

Комплект:1

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:4110002520019

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:4011000747

Комплект:6

Примечание:

№ на схеме:30

Наименование:Nipple

Каталожный номер:4110002520020

Комплект:1

Примечание:

№ на схеме:31

Наименование:Joint

Каталожный номер:4110002520021

Комплект:2

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:4110002520022

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:4015000488

Комплект:3

Примечание:

№ на схеме:34

Наименование:Valve rod

Каталожный номер:4110002520023

Комплект:2

Примечание:

№ на схеме:35

Наименование:Shim

Каталожный номер:4110002520024

Комплект:2

Примечание:

№ на схеме:36

Наименование:Spring

Каталожный номер:4110002520025

Комплект:1

Примечание:

№ на схеме:37

Наименование:Valve seat

Каталожный номер:4110002520026

Комплект:1

Примечание:

№ на схеме:38

Наименование:Spring

Каталожный номер:4110002520027

Комплект:1

Примечание:

№ на схеме:39

Наименование:Anchor plate

Каталожный номер:4110002520028

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:4011001523

Комплект:10

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:4011000993

Комплект:9

Примечание:

№ на схеме:42

Наименование:Spring washer

Каталожный номер:4015000025

Комплект:9

Примечание:
