Электропроводка кабины (часть iii)

Электропроводка кабины (часть iii)

← Электропроводка кабины (часть ii) Фара рабочая →

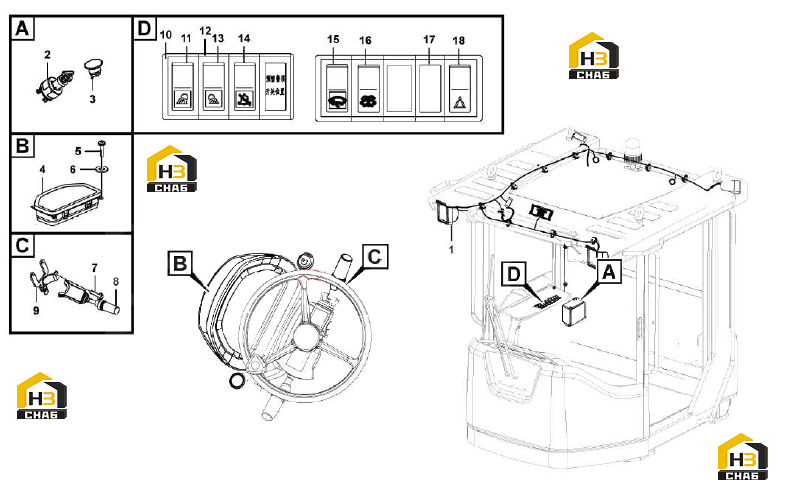

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lamp
Каталожный номер:4130001685
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Starter switch
Каталожный номер:11217633
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Button
Каталожный номер:4130001842
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Display panel
Каталожный номер:29370019382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:4014000088
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4015000110
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4011000461
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Light switch
Каталожный номер:4130000021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bracket
Каталожный номер:29370021071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Switch panel
Каталожный номер:4130000498
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rocker switch
Каталожный номер:4130000490
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Switch panel
Каталожный номер:4130000497
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rocker switch
Каталожный номер:4130000491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rocker switch
Каталожный номер:4130001052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rocker switch
Каталожный номер:4130000493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Rocker switch
Каталожный номер:4130000499
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Cover plate
Каталожный номер:4130000496
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Rocker switch
Каталожный номер:4130000492
Комплект:1
Примечание:
