Электропроводка кабины (часть ii)

Электропроводка кабины (часть ii)

← Электропроводка задней рамы Электропроводка кабины (часть iii) →

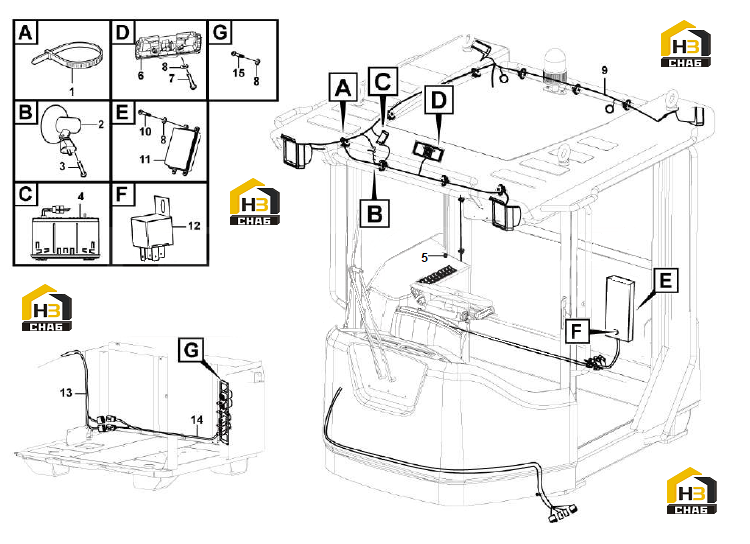

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cable tie
Каталожный номер:4190001839
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fan
Каталожный номер:4190000608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:4014000198
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Radio
Каталожный номер:29370015871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cigarette lighter
Каталожный номер:29370007001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lamp
Каталожный номер:4130001413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:4014000040
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:4015000207
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Wiring harness
Каталожный номер:29430000981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:4014000026
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fuse and relay unit
Каталожный номер:4130001892
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Relay
Каталожный номер:4130001398
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Wiring harness
Каталожный номер:29430005861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Wiring harness
Каталожный номер:29430005871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4014000024
Комплект:8
Примечание:
