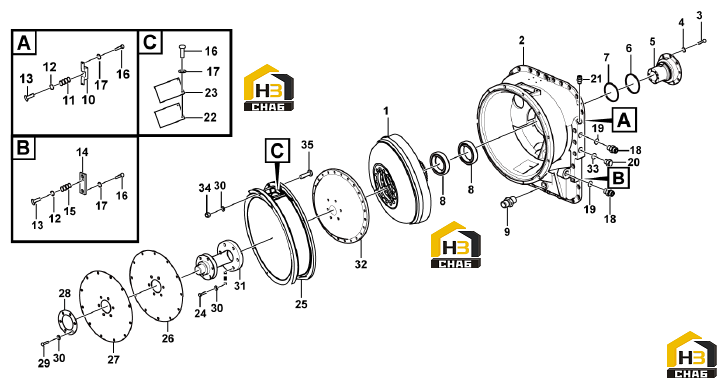

Гидротрансформатор (610101)

← Гидротрансформатор (370804) Гидротрансформатор (370833) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Torque converter

Каталожный номер:4110000160083

Комплект:1

Примечание:YJHSW315-2A

№ на схеме:2

Наименование:Housing

Каталожный номер:4110000160085

Комплект:1

Примечание:YB-45/0-04

№ на схеме:3

Наименование:Bolt

Каталожный номер:4011000081

Комплект:9

Примечание:GB5783-M10*20EpZn-8.8

№ на схеме:4

Наименование:Spring washer

Каталожный номер:4015000025

Комплект:9

Примечание:GB93-10-65Mn

№ на схеме:5

Наименование:Seat

Каталожный номер:4110000160102

Комплект:1

Примечание:0-01

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:4110002520101

Комплект:1

Примечание:JB/T8547-YHX125

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:4015000242

Комплект:1

Примечание:GB893.1-125-65Mn

№ на схеме:8

Наименование:Ball bearing

Каталожный номер:4021000013

Комплект:2

Примечание:GB276-6016

№ на схеме:9

Наименование:Nipple

Каталожный номер:4110000160088

Комплект:1

Примечание:YB-45/0-01

№ на схеме:10

Наименование:Cover

Каталожный номер:4110000160089

Комплект:1

Примечание:YB-1/0-03

№ на схеме:11

Наименование:Spring

Каталожный номер:4110000160090

Комплект:1

Примечание:YB-1/0-04

№ на схеме:12

Наименование:Shim

Каталожный номер:4110000160091

Комплект:1

Примечание:YB-1/0-05

№ на схеме:13

Наименование:Valve rod

Каталожный номер:4110000160092

Комплект:2

Примечание:YB-1/0-06

№ на схеме:14

Наименование:Plate

Каталожный номер:4110000160093

Комплект:1

Примечание:YB-1/0-07

№ на схеме:15

Наименование:Spring

Каталожный номер:4110000160094

Комплект:1

Примечание:YB-1/0-08

№ на схеме:16

Наименование:Screw

Каталожный номер:4011001523

Комплект:12

Примечание:GB5781-M8*16EpZn-4.8

№ на схеме:17

Наименование:Spring washer

Каталожный номер:4015000036

Комплект:12

Примечание:GB93-8-65Mn

№ на схеме:18

Наименование:Nipple

Каталожный номер:4110000160095

Комплект:2

Примечание:YB-1/0-015

№ на схеме:19

Наименование:Washer

Каталожный номер:4015000488

Комплект:2

Примечание:JB982-30

№ на схеме:20

Наименование:Plug

Каталожный номер:4110000160097

Комплект:1

Примечание:YB-45/0-03

№ на схеме:21

Наименование:Nipple

Каталожный номер:4110000160098

Комплект:1

Примечание:YB-45/0-02

№ на схеме:22

Наименование:Gasket

Каталожный номер:4110000160099

Комплект:2

Примечание:YB-1/0-012

№ на схеме:23

Наименование:Cover

Каталожный номер:4110000160104

Комплект:2

Примечание:YB-1/0-014

№ на схеме:24

Наименование:Screw

Каталожный номер:4011000606

Комплект:6

Примечание:GB5782-M12*40EpZn-10.9

№ на схеме:25

Наименование:Sleeve

Каталожный номер:4110000160105

Комплект:1

Примечание:0-02

№ на схеме:26

Наименование:Plate assembly

Каталожный номер:4110002520102

Комплект:1

Примечание:YB315-Z5.2

№ на схеме:27

Наименование:Plate

Каталожный номер:4110002520103

Комплект:1

Примечание:YB315-Z5-01

№ на схеме:28

Наименование:Protecting plate

Каталожный номер:4110002520104

Комплект:1

Примечание:YB-32/0-03

№ на схеме:29

Наименование:Bolt

Каталожный номер:4011000197

Комплект:6

Примечание:GB5783-M12*25EpZn-8.8

№ на схеме:30

Наименование:Spring washer

Каталожный номер:4015000026

Комплект:24

Примечание:GB93-12-65Mn

№ на схеме:31

Наименование:Shaft

Каталожный номер:4110000160109

Комплект:1

Примечание:0-03

№ на схеме:32

Наименование:Gasket

Каталожный номер:4110000160110

Комплект:1

Примечание:0-04

№ на схеме:33

Наименование:O-ring

Каталожный номер:4110002520105

Комплект:1

Примечание:GB1235-33*3.1

№ на схеме:34

Наименование:Nut

Каталожный номер:4013000349

Комплект:12

Примечание:GB41-M12EpZn-05

№ на схеме:35

Наименование:Bolt

Каталожный номер:4011000261

Комплект:12

Примечание:GB5782-M12*65EpZn-8.8
