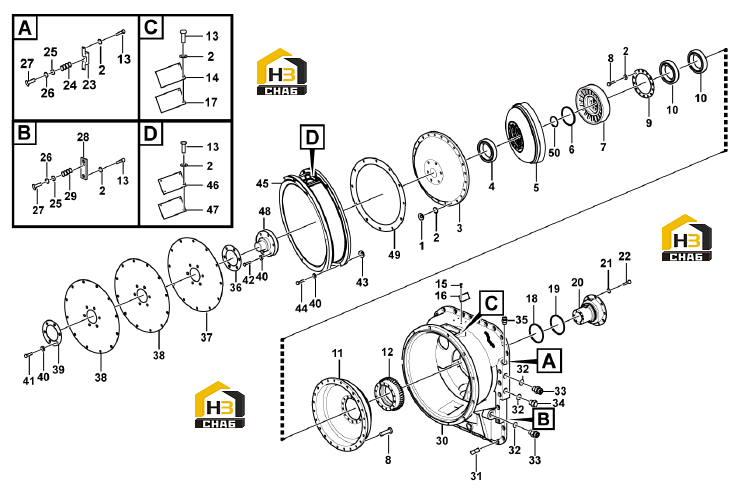

Гидротрансформатор (370804)

← Фильтр масляный (371328) Гидротрансформатор (610101) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:7200000798

Комплект:24

Примечание:M801580-10806

№ на схеме:2

Наименование:Washer

Каталожный номер:4110000217076

Комплект:50

Примечание:01602-10825 8

№ на схеме:3

Наименование:Cover

Каталожный номер:4110000194001

Комплект:1

Примечание:YJSW315-2A-00002

№ на схеме:4

Наименование:Ball bearing

Каталожный номер:4021000018

Комплект:1

Примечание:GB276-6210

№ на схеме:5

Наименование:Turbine

Каталожный номер:4110000160072

Комплект:1

Примечание:1YJSW315-2A-10000

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:4110000518004

Комплект:1

Примечание:04064-08530 85

№ на схеме:7

Наименование:Stator

Каталожный номер:4110000160040

Комплект:1

Примечание:1YJSW315-2A-00006

№ на схеме:8

Наименование:Screw

Каталожный номер:4110002525001

Комплект:38

Примечание:01010-80835 M8*35

№ на схеме:9

Наименование:Washer

Каталожный номер:4110000011094

Комплект:1

Примечание:YB315Z5-22A

№ на схеме:10

Наименование:Ball bearing

Каталожный номер:4021000076

Комплект:2

Примечание:GB276-6017

№ на схеме:11

Наименование:Impeller

Каталожный номер:4110000160046

Комплект:1

Примечание:1YJSW315-2A-00007

№ на схеме:12

Наименование:Gear

Каталожный номер:4110002525002

Комплект:1

Примечание:YB315Z5-11BL

№ на схеме:13

Наименование:Screw

Каталожный номер:4110002525003

Комплект:12

Примечание:01010-80816 M8*16

№ на схеме:14

Наименование:Spacer

Каталожный номер:4110000011088

Комплект:1

Примечание:YB315Z5-06D

№ на схеме:15

Наименование:Rivet

Каталожный номер:7200000846

Комплект:4

Примечание:3*6 04418-03060

№ на схеме:16

Наименование:Decal

Каталожный номер:4110000160082

Комплект:1

Примечание:YJSW315-2A-BP

№ на схеме:17

Наименование:Gasket

Каталожный номер:4110000011089

Комплект:1

Примечание:YB315Z5-07D

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4110000011083

Комплект:1

Примечание:YB315Z5-12A

№ на схеме:19

Наименование:Sealing ring

Каталожный номер:4110000011082

Комплект:1

Примечание:YB315Z5-33

№ на схеме:20

Наименование:Seat

Каталожный номер:4110002525005

Комплект:1

Примечание:YB315Z5-13D

№ на схеме:21

Наименование:Retaining ring

Каталожный номер:4110000004001

Комплект:9

Примечание:01602-21030

№ на схеме:22

Наименование:Bolt

Каталожный номер:4011000663

Комплект:9

Примечание:GB21-M10*25EpZn-8.8

№ на схеме:23

Наименование:Bracket

Каталожный номер:4110000011100

Комплект:1

Примечание:YB315Z5-17A

№ на схеме:24

Наименование:Spring

Каталожный номер:4110000011101

Комплект:1

Примечание:YB315Z5-18A

№ на схеме:25

Наименование:Washer

Каталожный номер:4110000011102

Комплект:1

Примечание:YB315Z5-16.21

№ на схеме:26

Наименование:Washer

Каталожный номер:4110000011107

Комплект:1

Примечание:YB315Z5-28.29

№ на схеме:27

Наименование:Valve rod

Каталожный номер:4110000011103

Комплект:2

Примечание:YB315Z5-26A

№ на схеме:28

Наименование:Anchor plate

Каталожный номер:4110000011105

Комплект:1

Примечание:YB315Z5-19A

№ на схеме:29

Наименование:Spring

Каталожный номер:4110000011106

Комплект:1

Примечание:YB315Z5-20

№ на схеме:30

Наименование:Housing

Каталожный номер:4110002525006

Комплект:1

Примечание:YB315Z5-08D-99

№ на схеме:31

Наименование:Nipple

Каталожный номер:4110000011129

Комплект:1

Примечание:YB315Z5-24K

№ на схеме:32

Наименование:Sealing washer

Каталожный номер:4015000209

Комплект:3

Примечание:YB315Z5-09 30

№ на схеме:33

Наименование:Nipple

Каталожный номер:4110000011098

Комплект:2

Примечание:YB315Z5-14S

№ на схеме:34

Наименование:Plug

Каталожный номер:4110000011104

Комплект:1

Примечание:YB315Z5-15L①

№ на схеме:35

Наименование:Nipple

Каталожный номер:4110000359052

Комплект:1

Примечание:1YB315Z5-10L

№ на схеме:36

Наименование:Washer

Каталожный номер:4110000011113

Комплект:1

Примечание:YB315Z5-34

№ на схеме:37

Наименование:Plate

Каталожный номер:4110000011114

Комплект:1

Примечание:YJSW315-20000

№ на схеме:38

Наименование:Plate

Каталожный номер:4110000011115

Комплект:2

Примечание:YJSW315-20001

№ на схеме:39

Наименование:Shim

Каталожный номер:4110000011116

Комплект:1

Примечание:YB315Z5-04

№ на схеме:40

Наименование:Gasket

Каталожный номер:4110000160054

Комплект:24

Примечание:01602-21236

№ на схеме:41

Наименование:Screw

Каталожный номер:4110000960004

Комплект:6

Примечание:01010-81230

№ на схеме:42

Наименование:Screw

Каталожный номер:4110002525007

Комплект:6

Примечание:01010-81245 M12*45

№ на схеме:43

Наименование:Nut

Каталожный номер:4110000194006

Комплект:12

Примечание:M12-01580-11210

№ на схеме:44

Наименование:Screw

Каталожный номер:4110002525008

Комплект:12

Примечание:01010-81270 M12*70

№ на схеме:45

Наименование:Flange

Каталожный номер:4110000160056

Комплект:1

Примечание:1YJSW315-2A-00001

№ на схеме:46

Наименование:Cover plate

Каталожный номер:4110000194008

Комплект:1

Примечание:YJSW315-2A-00004

№ на схеме:47

Наименование:Sealing ring

Каталожный номер:4110000194009

Комплект:1

Примечание:YJSW315-2A-00005

№ на схеме:48

Наименование:Shaft

Каталожный номер:4110000160059

Комплект:1

Примечание:1YJSW315-2A-20000

№ на схеме:49

Наименование:Gasket

Каталожный номер:4110000011118

Комплект:1

Примечание:YB315Z5-05

№ на схеме:50

Наименование:Washer

Каталожный номер:4110000011096

Комплект:1

Примечание:YB315Z5-30/31/32
