Задний ведущий мост в разборе al16a-3

Задний ведущий мост в разборе al16a-3

← Мост задний в сборе Колесный редуктор (часть ii) →

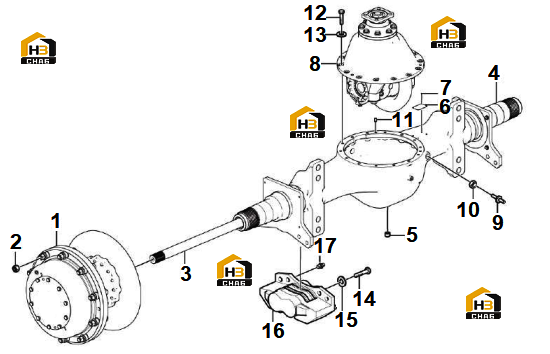

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hub reduction
Каталожный номер:29090014461
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:29070024161
Комплект:20
Примечание:M18
0 ₽
шт
№ на схеме:3
Наименование:Drive shaft
Каталожный номер:29090011921
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Axle casing
Каталожный номер:29090013601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plug
Каталожный номер:29070021441
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Name plate
Каталожный номер:29090011401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rivet
Каталожный номер:4019000012
Комплект:4
Примечание:GB827-3*5-BL2
0 ₽
шт
№ на схеме:8
Наименование:Final drive
Каталожный номер:29090013551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Breather cap
Каталожный номер:29070023071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:4013000425
Комплект:1
Примечание:GB6173-M10*1flZnyc-05-480
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:4016000124
Комплект:2
Примечание:GB119.2-10u8*30
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:4011001430
Комплект:14
Примечание:GB5786-M12*1.25*35flZnyc-10.9-480
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:29070015981
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:29070021631
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:29070011121
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Brake caliper
Каталожный номер:4120001739
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nipple
Каталожный номер:4120001740
Комплект:2
Примечание:
