Мост задний в сборе

← Вал карданный Задний ведущий мост в разборе al16a-3 →

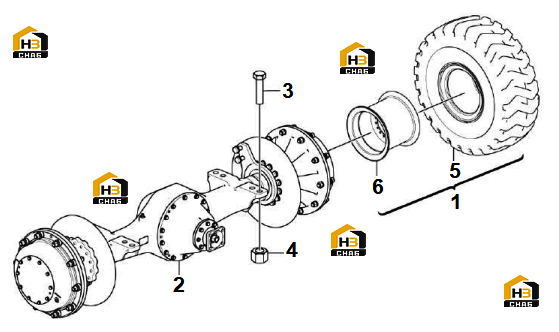

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel

Каталожный номер:29070024211

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rear axle

Каталожный номер:29090014481

Комплект:1

Примечание:AL16A-3

№ на схеме:3

Наименование:Bolt

Каталожный номер:4011000118

Комплект:8

Примечание:GB5785-M24*2*90EpZn-8.8

№ на схеме:4

Наименование:Lock nut

Каталожный номер:4013000157

Комплект:8

Примечание:GB889.2-M24*2EpZn-8

№ на схеме:5

Наименование:Tire

Каталожный номер:4110000003

Комплект:2

Примечание:GB2980-17.5-25

№ на схеме:6

Наименование:Wheel rim

Каталожный номер:4110002816

Комплект:2

Примечание:LG14.00/1.5-25
