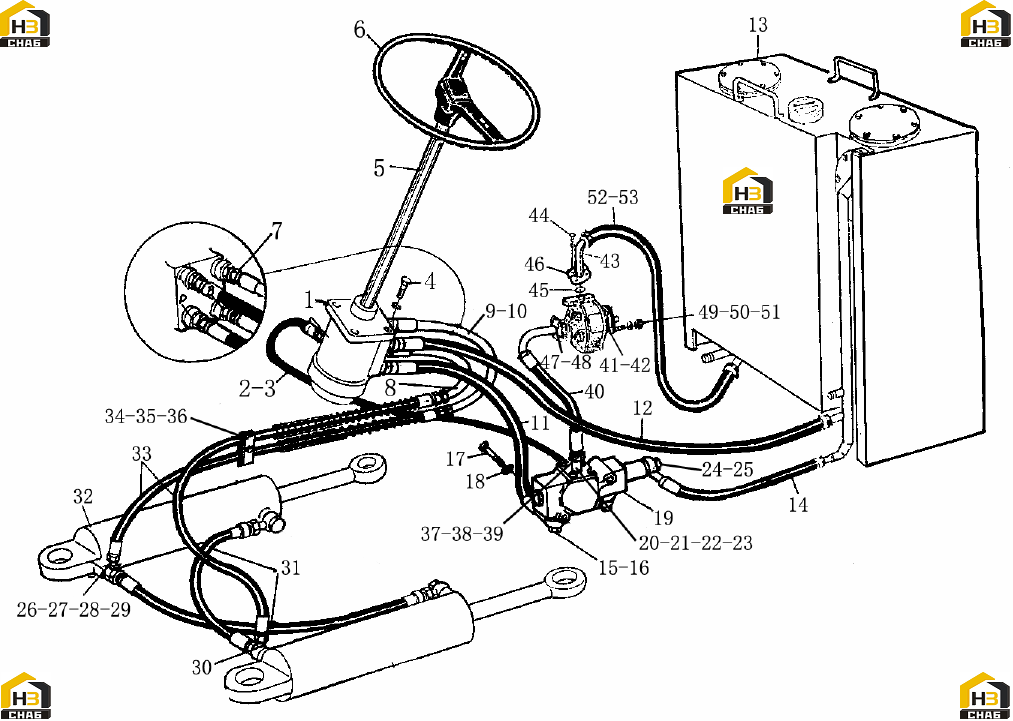

Система рулевого управления (lg9330i1-4)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:29200007771
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:4120000019
Комплект:1
Примечание:FZ2-770-HEaF
№ на схеме:8
Каталожный номер:29200004031
Комплект:1
Примечание:B
№ на схеме:9
Каталожный номер:29200004021
Комплект:1
Примечание:A
№ на схеме:10
Каталожный номер:4030000289
Комплект:2
Примечание:GB3452.1-16.0*1.80G
№ на схеме:11
Каталожный номер:29200005031
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:29200005041
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:4011000402
Комплект:1
Примечание:JB999-M33*2*50EpZn-35
№ на схеме:17
Каталожный номер:4011000053
Комплект:2
Примечание:GB5782-M10*90EpZn-8.8
№ на схеме:18
Каталожный номер:4015000162
Комплект:2
Примечание:GB97.1-10EpZn-300HV
№ на схеме:19
Каталожный номер:4120000129
Комплект:1
Примечание:YXL-F250F
№ на схеме:20
Каталожный номер:29200005051
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
№ на схеме:24
Каталожный номер:4030000067
Комплект:2
Примечание:JB999-M12*1.5*28-35
№ на схеме:27
Каталожный номер:4030000275
Комплект:2
Примечание:GB3452.1-22.4*3.55G
№ на схеме:28
Каталожный номер:4011000481
Комплект:4
Примечание:GB16674-M8*30EpZn-8.8
№ на схеме:29
Каталожный номер:4011000277
Комплект:4
Примечание:GB16674-M8*40EpZn-8.8
№ на схеме:32
Каталожный номер:4120001004
Комплект:2
Примечание:HSGL-80*45*327-594
№ на схеме:33
Каталожный номер:29210007661
Комплект:2
Примечание:
№ на схеме:36
Каталожный номер:4011000476
Комплект:1
Примечание:GB16674-M10*70EpZn-8.8
№ на схеме:37
Каталожный номер:4011000475
Комплект:8
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:38
Каталожный номер:4030000026
Комплект:1
Примечание:GB3452.1-32.5*3.55G
№ на схеме:43
Каталожный номер:29190005031
Комплект:1
Примечание:
№ на схеме:44
Каталожный номер:4011000479
Комплект:4
Примечание:GB16674-M12*30EpZn-8.8
№ на схеме:45
Каталожный номер:4030000244
Комплект:1
Примечание:GB3452.1-41.2*3.55G
№ на схеме:49
Каталожный номер:4012000003
Комплект:4
Примечание:GB898-M12*35EpZn-8.8
№ на схеме:51
Каталожный номер:4015000168
Комплект:4
Примечание:GB97.1-12EpZn-300HV
