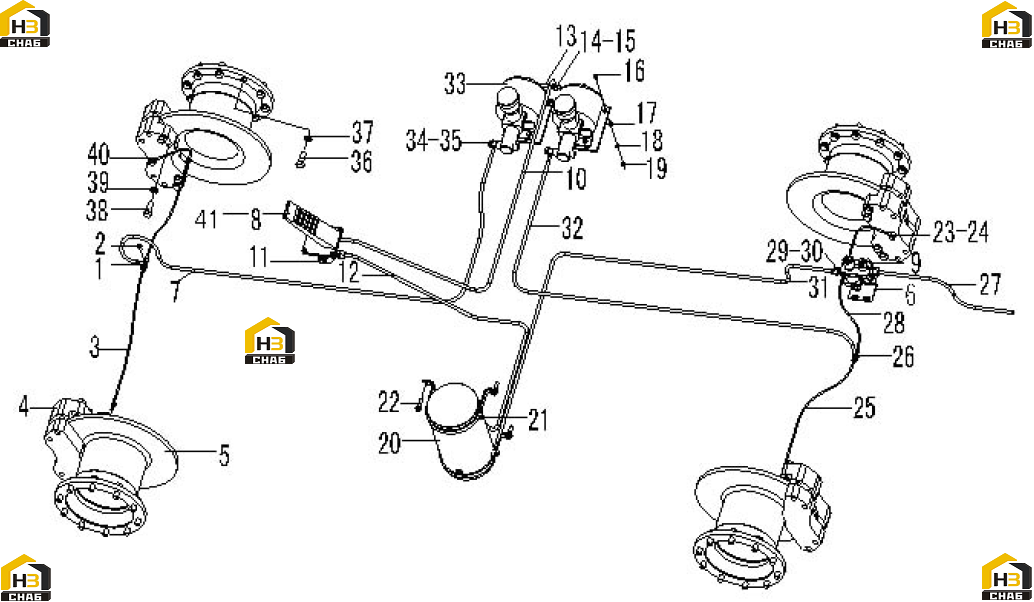

Система рабочего тормоза (lg9330j1)
← Система рулевого управления (lg9330i1-4)
Воздухосборник, тормозной клапан, водоотделитель (lg9330j3) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4011000455
Комплект:8
Примечание:GB16674-M8*25EpZn-8.8
№ на схеме:4
Каталожный номер:4110000012
Комплект:4
Примечание:ZL40 LG09-ZDQ
№ на схеме:7
Каталожный номер:29220005021
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:29220005031
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:4030000055
Комплект:1
Примечание:JB1000-M22*1.5EpZn-35
№ на схеме:12
Каталожный номер:29220005041
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:4011000475
Комплект:4
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:18
Каталожный номер:4015000162
Комплект:4
Примечание:GB97.1-10EpZn-300HV
№ на схеме:21
Каталожный номер:4030000311
Комплект:2
Примечание:JB1000-M10*1EpZn-35
№ на схеме:22
Каталожный номер:4011000560
Комплект:4
Примечание:GB16674-M12*25EpZn-8.8
№ на схеме:25
Каталожный номер:29220004071
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:28809040031
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:29220004081
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:4011000452
Комплект:40
Примечание:GB5786-M18*1.5*50EpZn-8.8
№ на схеме:41
Каталожный номер:4130000521
Комплект:1
Примечание:YK209K
