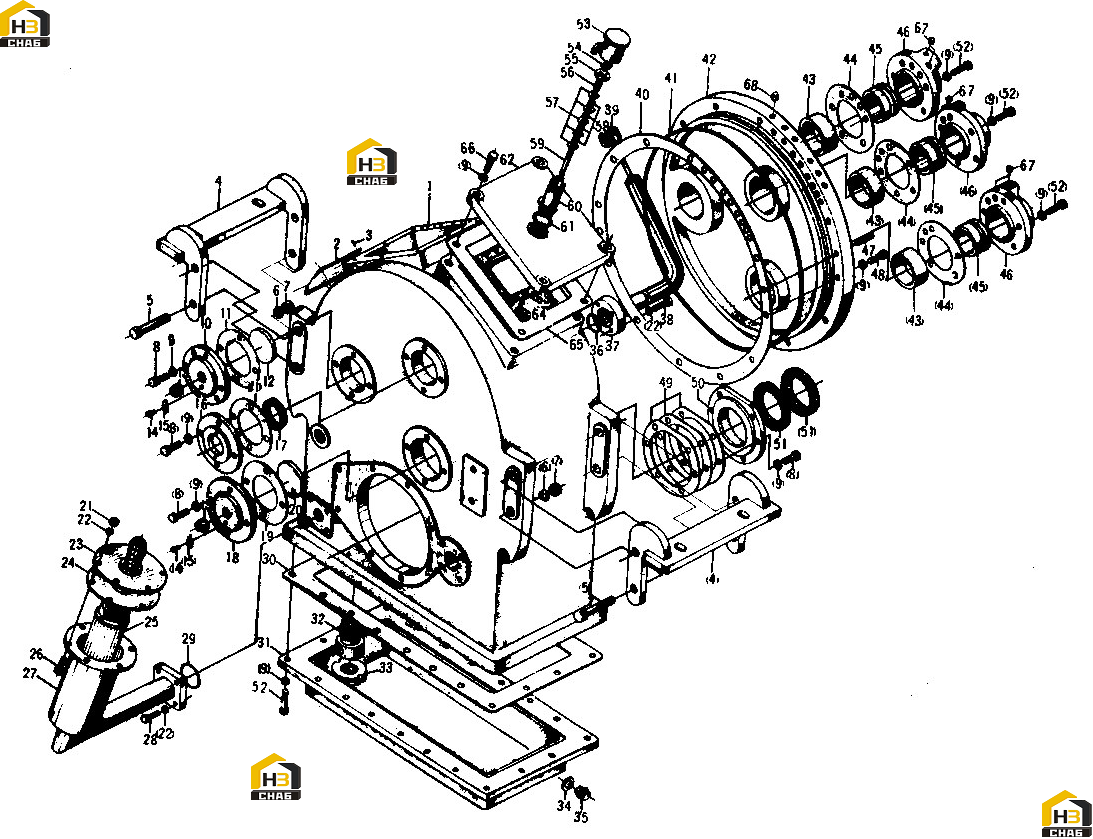

Система коробки передач (трансмиссия)

← Фильтр масляный Первичный вал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TANK

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:NAME PLATE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:RIVET 2*6

Каталожный номер:

Комплект:4

Примечание:2*6

№ на схеме:4

Наименование:FRAME

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:HEXANGULAR BLOT M16*75

Каталожный номер:

Комплект:8

Примечание:M16*75

№ на схеме:6

Наименование:SPRING WASHER 16

Каталожный номер:

Комплект:8

Примечание:16

№ на схеме:7

Наименование:HEXANGULAR NUT M16

Каталожный номер:

Комплект:8

Примечание:M16

№ на схеме:8

Наименование:HEXANGULAR BLOT M10*25

Каталожный номер:

Комплект:18

Примечание:M10*25

№ на схеме:9

Наименование:WASHER 10

Каталожный номер:

Комплект:57

Примечание:10

№ на схеме:10

Наименование:COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:PAPER SPACER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:12

Наименование:ADJUST RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:ADJUST BREECH BLOCK

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:14

Наименование:HEXANGULAR BLOT M6*6

Каталожный номер:

Комплект:2

Примечание:M6*6

№ на схеме:15

Наименование:STOP PAD

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:OIL SEALING 45*62*12

Каталожный номер:

Комплект:1

Примечание:45*62*12

№ на схеме:18

Наименование:COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:PAPER SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:ADJUST RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:NUT M8

Каталожный номер:

Комплект:6

Примечание:M8

№ на схеме:22

Наименование:WASHER 8

Каталожный номер:

Комплект:14

Примечание:8

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:FILTER ELEMENT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT M8*25

Каталожный номер:

Комплект:6

Примечание:M8*25

№ на схеме:27

Наименование:CONNECTOR FLANGE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXANGULAR BLOT M8*30

Каталожный номер:

Комплект:4

Примечание:M8*30

№ на схеме:29

Наименование:O-RING 50*4

Каталожный номер:

Комплект:1

Примечание:50*4

№ на схеме:30

Наименование:PACKING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:31

Наименование:OIL SUMP HOUSING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Наименование:INPUT PIPE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:PERMANENT MAGNET

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:35

Наименование:PLUG M20*1.5

Каталожный номер:

Комплект:1

Примечание:M20*1.5

№ на схеме:36

Наименование:O-RING 40*3.1

Каталожный номер:

Комплект:1

Примечание:40*3.1

№ на схеме:37

Наименование:CONNECTOR OF OIL PIPE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:38

Наименование:HEXANGULAR BLOT M8*25

Каталожный номер:

Комплект:1

Примечание:M8*25

№ на схеме:39

Наименование:COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:40

Наименование:PAPER SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-RING OF LOOP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:42

Наименование:LARGE COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:43

Наименование:SHAFT SLEEVE

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:44

Наименование:SPACER

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:45

Наименование:SEALING SHAFT SEELVE

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:46

Наименование:INPUT OIL COVER

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:47

Наименование:ORIENTATION PIN A10*40

Каталожный номер:

Комплект:1

Примечание:A10*40

№ на схеме:48

Наименование:HEXANGULAR BLOT M10*30

Каталожный номер:

Комплект:13

Примечание:M10*30

№ на схеме:49

Наименование:ADJUST SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:50

Наименование:SEALING OIL COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:51

Наименование:OIL SEALING 65*90*12

Каталожный номер:

Комплект:2

Примечание:65*90*12

№ на схеме:52

Наименование:HEXANGULAR BLOT M10*30

Каталожный номер:

Комплект:35

Примечание:M10*30

№ на схеме:53

Наименование:COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:54

Наименование:SQUARE NUT M6

Каталожный номер:

Комплект:1

Примечание:M6

№ на схеме:55

Наименование:VENTILATE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:56

Наименование:COPPER SLEEVE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:57

Наименование:IABYRINTH DISK

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:58

Наименование:ISOLATED SLEEVE OF COPPER

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:59

Наименование:LONG BLOT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:60

Наименование:HOUSING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:61

Наименование:PAPER SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:62

Наименование:COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:63

Наименование:SNAP OIL COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:64

Наименование:RIVET 4*18

Каталожный номер:

Комплект:4

Примечание:4*18

№ на схеме:65

Наименование:PAPER SPACER 0.5

Каталожный номер:

Комплект:1

Примечание:0.5

№ на схеме:66

Наименование:HEXANGULAR BLOT M10*35

Каталожный номер:

Комплект:4

Примечание:M10*35

№ на схеме:67

Наименование:PLUG 7

Каталожный номер:

Комплект:6

Примечание:7

№ на схеме:68

Наименование:PLUG

Каталожный номер:

Комплект:6

Примечание:
