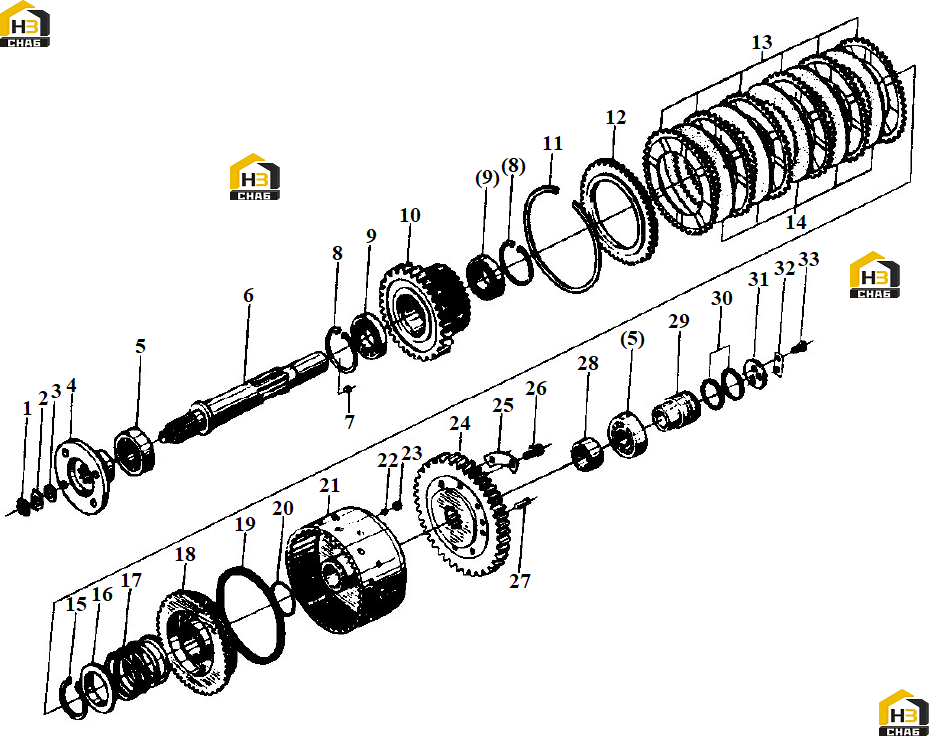

Первичный вал в сборе

← Система коробки передач (трансмиссия) Промежуточный вал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ROUND NUT M20*1.5

Каталожный номер:

Комплект:1

Примечание:M20*1.5

№ на схеме:2

Наименование:STOP WASHER 20

Каталожный номер:

Комплект:1

Примечание:20

№ на схеме:3

Наименование:WASHER 20

Каталожный номер:

Комплект:1

Примечание:20

№ на схеме:4

Наименование:FLANGE ASSEMBLY

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:TAPER BALL BEARING 7567

Каталожный номер:

Комплект:2

Примечание:7567

№ на схеме:6

Наименование:INPUT SHAFT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG 9

Каталожный номер:

Комплект:1

Примечание:9

№ на схеме:8

Наименование:RING SNAP 75

Каталожный номер:

Комплект:2

Примечание:75

№ на схеме:9

Наименование:BEARING 109

Каталожный номер:

Комплект:1

Примечание:109

№ на схеме:10

Наименование:GEAR

Каталожный номер:

Комплект:2

Примечание:(z=38) (z=33)

№ на схеме:11

Наименование:RING SNAP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:EXTERNAL COVER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:EXTERNAL FRICTION BLOCK

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:14

Наименование:INTERNAL FRICTION BLOCK

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:15

Наименование:RINGSNAP 60

Каталожный номер:

Комплект:1

Примечание:60

№ на схеме:16

Наименование:SPRING SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:PISTON

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL SEAL RING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING 60*3.1

Каталожный номер:

Комплект:1

Примечание:60*3.1

№ на схеме:21

Наименование:CLUTCH SUMP ASS’Y

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:IRONBALL 5

Каталожный номер:

Комплект:1

Примечание:5

№ на схеме:23

Наименование:VALVE SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:GEAR

Каталожный номер:

Комплект:2

Примечание:(z=46) (z=49)

№ на схеме:25

Наименование:STOP SPACER

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT M10*25

Каталожный номер:

Комплект:8

Примечание:M10*25

№ на схеме:27

Наименование:COLUMN PIN A8*22

Каталожный номер:

Комплект:2

Примечание:A8*22

№ на схеме:28

Наименование:SHAFT BUSHING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:29

Наименование:INTERNAL OIL SEAL BUSHING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:30

Наименование:PISTON RING ф52

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:31

Наименование:SHAFT PAD SNAP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Наименование:STOP SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEXANGULAR BOLT M8*16

Каталожный номер:

Комплект:1

Примечание:M8*16
