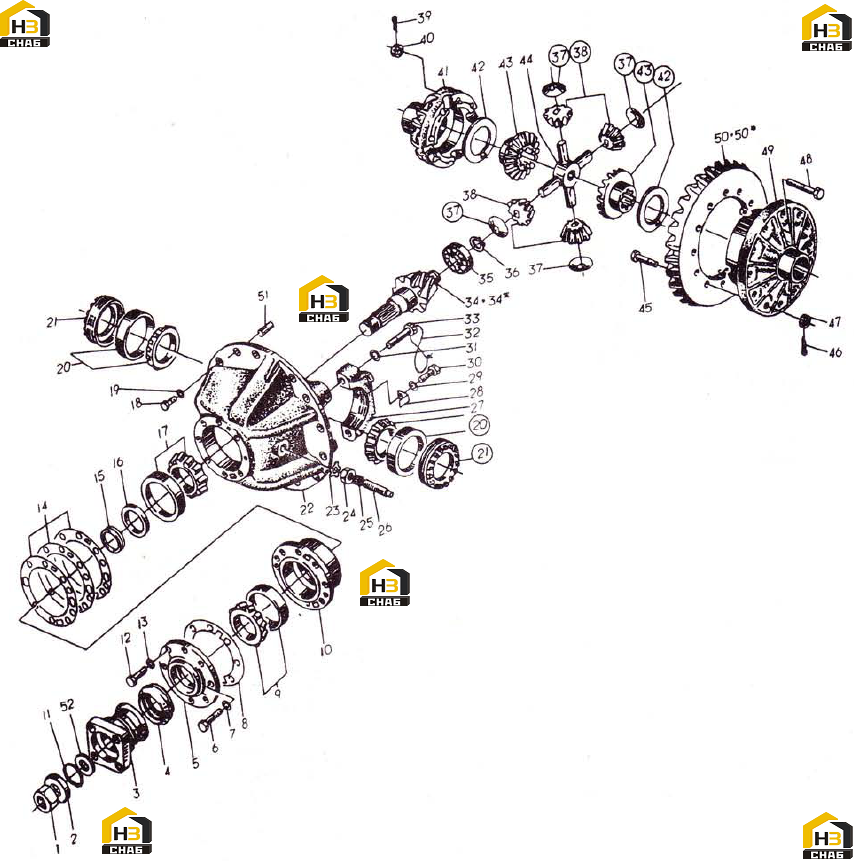

Главный привод (передний, задний мосты)

← Бортовая передача в сборе Колесо с шиной в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LOCKING NUT M33х1.5

Каталожный номер:GB890-88

Комплект:1

Примечание:M33х1.5

№ на схеме:2

Наименование:WASHER

Каталожный номер:ZL30.5.1-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:INPUT FLANGE

Каталожный номер:ZL30.5.1.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:SKELETON TYPE OIL SEAL

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEALING COVER

Каталожный номер:ZL30.5.1-3

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT M14x55

Каталожный номер:GB5782-86

Комплект:7

Примечание:M14x55

№ на схеме:7

Наименование:LOCK WASHER 14

Каталожный номер:GB93-87

Комплект:7

Примечание:14

№ на схеме:8

Наименование:GASKET

Каталожный номер:ZL30.5.1-4

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING 31310

Каталожный номер:GB/T297-94

Комплект:1

Примечание:31310

№ на схеме:10

Наименование:CAGE

Каталожный номер:ZL30.5.1-7

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING 37.5x5.3

Каталожный номер:ZL30.4.1-2

Комплект:1

Примечание:37.5x5.3

№ на схеме:12

Наименование:BOLT M12х55

Каталожный номер:GB5782-86

Комплект:1

Примечание:M12х55

№ на схеме:13

Наименование:LOCK WASHER 12

Каталожный номер:GB93-87

Комплект:1

Примечание:12

№ на схеме:14

Наименование:ADJUSTING SHIM

Каталожный номер:ZL30.5.1-5

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPACER

Каталожный номер:ZL30.5.1-24

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHAFT SLEEVE

Каталожный номер:ZL30.5.1-6

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING 31311

Каталожный номер:GB/T297-94

Комплект:1

Примечание:31311

№ на схеме:18

Наименование:BOLT M12x1.5x35

Каталожный номер:GB5786-86

Комплект:14

Примечание:M12x1.5x35

№ на схеме:19

Наименование:LOCK WASHER 12

Каталожный номер:GB93-87

Комплект:14

Примечание:12

№ на схеме:20

Наименование:BEARING 32215

Каталожный номер:GB/T297-94

Комплект:2

Примечание:32215

№ на схеме:21

Наименование:ADJUSTING NUT

Каталожный номер:ZL30.5.1-13

Комплект:2

Примечание:

№ на схеме:22

Наименование:CARRIER

Каталожный номер:ZL30.5.1-10

Комплект:1

Примечание:

№ на схеме:23

Наименование:LOCKING SHIM

Каталожный номер:ZL30.5.1-8

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT M27x2

Каталожный номер:GB6173-86

Комплект:1

Примечание:M27x2

№ на схеме:25

Наименование:COPPER SLEEVE

Каталожный номер:ZL30.5.1.2-2

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:ZL30.5.1.2-1

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING SEAT

Каталожный номер:ZL305.1-17

Комплект:2

Примечание:

№ на схеме:28

Наименование:LOCKING SHIM

Каталожный номер:ZL30.5.1-18

Комплект:2

Примечание:

№ на схеме:29

Наименование:LOCK WASHER 10

Каталожный номер:GB93-87

Комплект:2

Примечание:10

№ на схеме:30

Наименование:BOLT M10x1x20

Каталожный номер:GB32.3-88

Комплект:2

Примечание:M10x1x20

№ на схеме:31

Наименование:WASHER 22

Каталожный номер:GB97.1-85

Комплект:4

Примечание:22

№ на схеме:32

Наименование:STEEL WIRE Ǿ1.6x450

Каталожный номер:GB343-82

Комплект:2

Примечание:D1.6x450

№ на схеме:33

Наименование:BOLT M22x80

Каталожный номер:GB32.1-88

Комплект:4

Примечание:M22x80

№ на схеме:34*

Наименование:SPIRAL BEVEL GEAR PINION (LEFT)

Каталожный номер:ZL30.5.5-1

Комплект:1

Примечание:

№ на схеме:34

Наименование:SPIRAL BEVEL GEAR PINION (RIGHT)

Каталожный номер:ZL30.5.1-9

Комплект:1

Примечание:

№ на схеме:35

Наименование:CUP BEARING 2306

Каталожный номер:GB/T283-94

Комплект:1

Примечание:2306

№ на схеме:36

Наименование:RING SNAP 30

Каталожный номер:GB894.1-86

Комплект:1

Примечание:30

№ на схеме:37

Наименование:WASHER

Каталожный номер:ZL30.5.1-11

Комплект:4

Примечание:

№ на схеме:38

Наименование:PINION FOR DIFFERENTIAL

Каталожный номер:ZL30.5.1-12

Комплект:4

Примечание:

№ на схеме:39

Наименование:SPLIT PIN 3.2x30

Каталожный номер:GB91-86

Комплект:8

Примечание:3.2x30

№ на схеме:40

Наименование:NUT M14

Каталожный номер:GB6178-86

Комплект:8

Примечание:M14

№ на схеме:41

Наименование:LEFT CASE DIFFERENTIAL

Каталожный номер:ZL30.5.1-14

Комплект:1

Примечание:

№ на схеме:42

Наименование:WAGER THRUST

Каталожный номер:ZL30.5.1-16

Комплект:2

Примечание:

№ на схеме:43

Наименование:AXLE SHAFT GEAR

Каталожный номер:ZL30.5.1-15

Комплект:2

Примечание:

№ на схеме:44

Наименование:CARDAN SHAFT

Каталожный номер:ZL30.5.1-20

Комплект:1

Примечание:

№ на схеме:45

Наименование:BOLT

Каталожный номер:ZL30.5.1-22

Комплект:12

Примечание:

№ на схеме:46

Наименование:SPLIT PIN 4x35

Каталожный номер:GB91-86

Комплект:12

Примечание:4x35

№ на схеме:47

Наименование:NUT M16

Каталожный номер:GB6178-86

Комплект:12

Примечание:M16

№ на схеме:48

Наименование:BOLT

Каталожный номер:ZL30.5.1-19

Комплект:8

Примечание:

№ на схеме:49

Наименование:RIGHT CASE DIFFERENTIAL

Каталожный номер:ZL30.5.1-21

Комплект:1

Примечание:

№ на схеме:50*

Наименование:SPIRAL BEVEL DRIVEN GEAR (LEFT)

Каталожный номер:ZL30F.5.1-23

Комплект:1

Примечание:

№ на схеме:50

Наименование:SPIRAL BEVEL DRIVEN GEAR (RIGHT)

Каталожный номер:ZL30F.5.5-2

Комплект:1

Примечание:

№ на схеме:51

Наименование:FOUND PIN D10x30

Каталожный номер:GB119-1986

Комплект:1

Примечание:D10x30

№ на схеме:52

Наименование:RING SNAP

Каталожный номер:ZL30.5.1-26

Комплект:1

Примечание:
