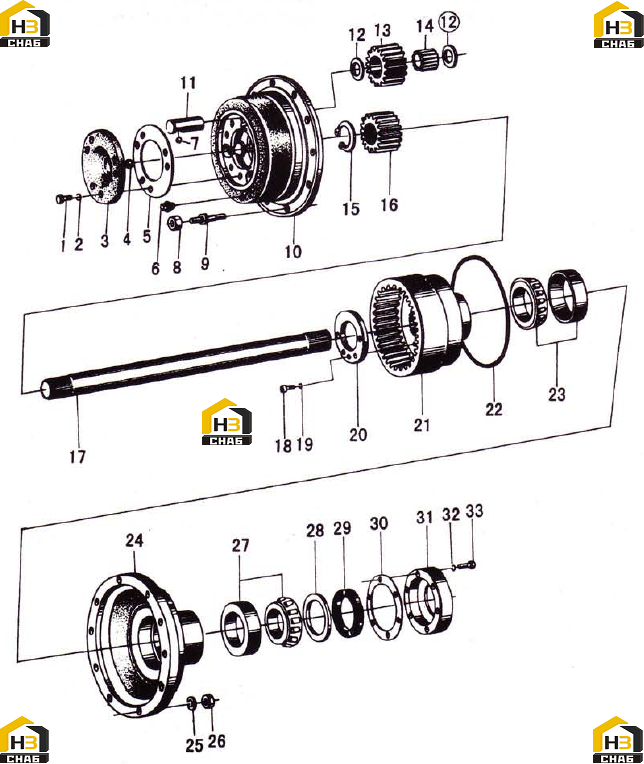

Бортовая передача в сборе

← Мосты в сборе (передний, задний) Главный привод (передний, задний мосты) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M12x30

Каталожный номер:GB5781-1986

Комплект:6

Примечание:M12x30

№ на схеме:2

Наименование:WASHER 12

Каталожный номер:GB93-1987

Комплект:6

Примечание:12

№ на схеме:3

Наименование:COVER

Каталожный номер:ZL30F.5.3-4

Комплект:1

Примечание:

№ на схеме:4

Наименование:STEEL BALL Ǿ17.463

Каталожный номер:GB308-1980

Комплект:1

Примечание:D17.463

№ на схеме:5

Наименование:SPACER

Каталожный номер:ZL30F.5.3-3

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG ZG3/4''

Каталожный номер:Q/ZB286-1977

Комплект:1

Примечание:ZG3/4''

№ на схеме:7

Наименование:STEEL BALL Ǿ8

Каталожный номер:GB308-1980

Комплект:3

Примечание:D8

№ на схеме:8

Наименование:RIM NUT

Каталожный номер:ZL30F.5-3

Комплект:10

Примечание:

№ на схеме:9

Наименование:RIM BOLT

Каталожный номер:ZL30F.5.3-10

Комплект:10

Примечание:

№ на схеме:10

Наименование:PLANET PINION CARRIER

Каталожный номер:ZL30F.5.3-1

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLANET PINION SHAFT

Каталожный номер:ZL30F.5.3-9

Комплект:3

Примечание:

№ на схеме:12

Наименование:SPACER

Каталожный номер:ZL30F.5.3-6

Комплект:6

Примечание:

№ на схеме:13

Наименование:PLANET GEAR

Каталожный номер:ZL30F.5.3-7

Комплект:3

Примечание:

№ на схеме:14

Наименование:ROLLER Ǿ4x38

Каталожный номер:GB309-1984

Комплект:84

Примечание:D4x38

№ на схеме:15

Наименование:RING SNAP 45

Каталожный номер:GB894.1-1986

Комплект:1

Примечание:45

№ на схеме:16

Наименование:GEAR-SUN

Каталожный номер:ZL30F.5.3-5

Комплект:1

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL AXLE

Каталожный номер:ZL30F.5.3-16

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW M8x1x20

Каталожный номер:GB70-1976

Комплект:1

Примечание:M8x1x20

№ на схеме:19

Наименование:WASHER 8

Каталожный номер:GB93-1987

Комплект:1

Примечание:8

№ на схеме:20

Наименование:ROUND NUT

Каталожный номер:ZL30F.5.3-13

Комплект:1

Примечание:

№ на схеме:21

Наименование:AXLE RING GEAR

Каталожный номер:ZL30F.5.3-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:ZL30F.5.3-11

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEARING 32220

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:32220

№ на схеме:24

Наименование:HUB WHEAL

Каталожный номер:ZL30F.5.3-12

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER 18

Каталожный номер:GB93-1987

Комплект:10

Примечание:18

№ на схеме:26

Наименование:NUT M18x1.5

Каталожный номер:GB6171-1986

Комплект:10

Примечание:M18x1.5

№ на схеме:27

Наименование:BEARING 32021

Каталожный номер:GB/T297-1994

Комплект:1

Примечание:32021

№ на схеме:28

Наименование:ISOLATED BUSHING

Каталожный номер:ZL30F.5.3-17

Комплект:1

Примечание:

№ на схеме:29

Наименование:OIL SEAL PD130x160x12

Каталожный номер:HG4-692-67

Комплект:1

Примечание:PD130x160x12

№ на схеме:30

Наименование:GASKET

Каталожный номер:ZL30F.5.3-14

Комплект:1

Примечание:

№ на схеме:31

Наименование:COVER OF OIL SAL

Каталожный номер:ZL30F.5.3-15

Комплект:1

Примечание:

№ на схеме:32

Наименование:WASHER 8

Каталожный номер:GB93-1987

Комплект:6

Примечание:8

№ на схеме:33

Наименование:BOLT M8x35

Каталожный номер:GB5780-1986

Комплект:6

Примечание:M8x35
