Узел поворотного соединения (часть 1)

Узел поворотного соединения (часть 1)

← Гидромотор поворотной платформы Узел поворотного соединения (часть 2) →

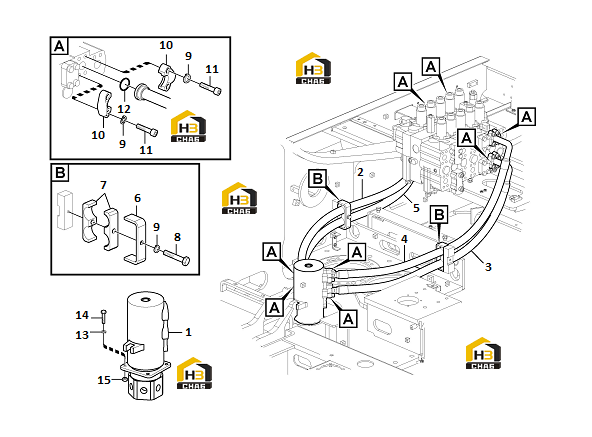

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joint
Каталожный номер:11214491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose_assy
Каталожный номер:11217438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose_assy
Каталожный номер:11217437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose_assy
Каталожный номер:11217436
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose_assy
Каталожный номер:11217439
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:11214878
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber clamp
Каталожный номер:11215488
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11215493
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring washer
Каталожный номер:11211961
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange half
Каталожный номер:11214869
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hex. socket screw
Каталожный номер:11214870
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O­ring
Каталожный номер:11210049
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spring washer
Каталожный номер:11210065
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11211929
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon nut
Каталожный номер:11215029
Комплект:4
Примечание:
