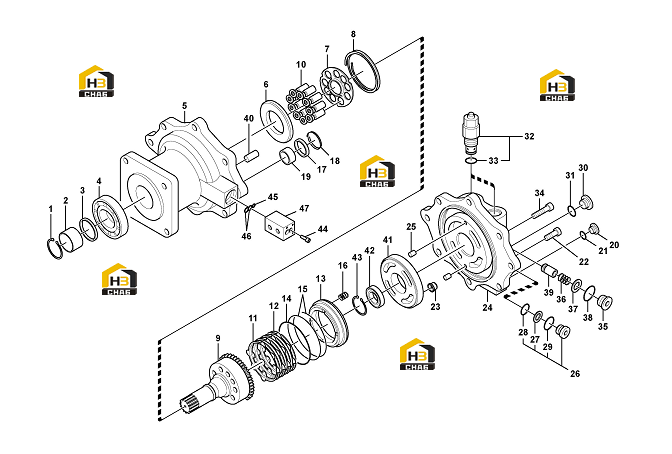

Гидромотор поворотной платформы

← Редуктор поворота Узел поворотного соединения (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring

Каталожный номер:11215453

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring

Каталожный номер:11215458

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:11215452

Комплект:1

Примечание:

№ на схеме:4

Наименование:Roller bearing

Каталожный номер:11215451

Комплект:1

Примечание:

№ на схеме:5

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:6

Наименование:Plate

Каталожный номер:11215456

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:11215457

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:11215455

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder

Каталожный номер:11215454

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston

Каталожный номер:11215450

Комплект:9

Примечание:

№ на схеме:11

Наименование:Friction plate

Каталожный номер:11215467

Комплект:4

Примечание:

№ на схеме:12

Наименование:Friction plate

Каталожный номер:11215468

Комплект:4

Примечание:

№ на схеме:13

Наименование:Piston

Каталожный номер:11215463

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oring

Каталожный номер:11215459

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oring

Каталожный номер:11215460

Комплект:2

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:11215464

Комплект:19

Примечание:

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:11215461

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:11215465

Комплект:4

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:11215466

Комплект:4

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:11215462

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oring

Каталожный номер:11210133

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:11215471

Комплект:1

Примечание:

№ на схеме:23

Наименование:Piston

Каталожный номер:11215472

Комплект:2

Примечание:

№ на схеме:24

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:25

Наименование:Pin

Каталожный номер:11215470

Комплект:2

Примечание:

№ на схеме:26

Наименование:Valve

Каталожный номер:11215469

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ring

Каталожный номер:11211787

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oring

Каталожный номер:11210134

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oring

Каталожный номер:11210166

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:11213018

Комплект:1

Примечание:

№ на схеме:31

Наименование:Oring

Каталожный номер:11210166

Комплект:1

Примечание:

№ на схеме:32

Наименование:Relief valve

Каталожный номер:11215473

Комплект:2

Примечание:

№ на схеме:33

Наименование:Oring

Каталожный номер:11215479

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:11215474

Комплект:7

Примечание:

№ на схеме:35

Наименование:Cap

Каталожный номер:11215476

Комплект:2

Примечание:

№ на схеме:36

Наименование:Spring

Каталожный номер:11215477

Комплект:2

Примечание:

№ на схеме:37

Наименование:Sealing ring

Каталожный номер:11211789

Комплект:2

Примечание:

№ на схеме:38

Наименование:Oring

Каталожный номер:11215478

Комплект:2

Примечание:

№ на схеме:39

Наименование:Valve

Каталожный номер:11215475

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pin

Каталожный номер:11215419

Комплект:1

Примечание:

№ на схеме:41

Наименование:Plate

Каталожный номер:11215486

Комплект:1

Примечание:

№ на схеме:42

Наименование:Needle bearing

Каталожный номер:11215484

Комплект:1

Примечание:

№ на схеме:43

Наименование:Retaining ring

Каталожный номер:11215485

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:11215483

Комплект:3

Примечание:

№ на схеме:45

Наименование:Oring

Каталожный номер:11215481

Комплект:1

Примечание:

№ на схеме:46

Наименование:Oring

Каталожный номер:11215482

Комплект:2

Примечание:

№ на схеме:47

Наименование:Valve

Каталожный номер:11215487

Комплект:1

Примечание:

№ на схеме:48

Наименование:Sealing kit

Каталожный номер:11215480

Комплект:1

Примечание:

№ на схеме:49

Наименование:Swing motor

Каталожный номер:11215447

Комплект:1

Примечание:
