Редуктор роторный

← Передача зубчатая Муфта эластичная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

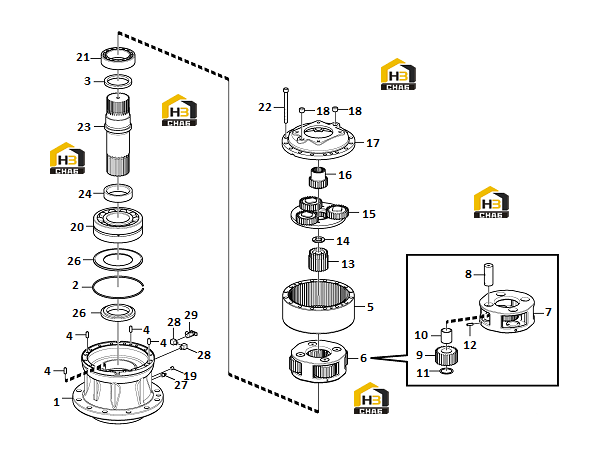

№ на схеме:1

Наименование:Case

Каталожный номер:11215410

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring

Каталожный номер:11215411

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing

Каталожный номер:11215412

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:11215419

Комплект:4

Примечание:

№ на схеме:5

Наименование:Gear

Каталожный номер:11215413

Комплект:1

Примечание:

№ на схеме:6

Наименование:Planet carrier

Каталожный номер:11215414

Комплект:1

Примечание:

№ на схеме:7

Наименование:Planet carrier

Каталожный номер:11215415

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:11215418

Комплект:4

Примечание:

№ на схеме:9

Наименование:Gear

Каталожный номер:11215416

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:11215417

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:11215420

Комплект:4

Примечание:

№ на схеме:12

Наименование:Spring pin

Каталожный номер:11215426

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gear

Каталожный номер:11215421

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thrust washer

Каталожный номер:11215422

Комплект:1

Примечание:

№ на схеме:15

Наименование:Planet carrier

Каталожный номер:11215425

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear

Каталожный номер:11215423

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:11215424

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:11215427

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:11212199

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:11213977

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:11215428

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hex. socket screw

Каталожный номер:11215433

Комплект:17

Примечание:

№ на схеме:23

Наименование:Shaft

Каталожный номер:11215429

Комплект:1

Примечание:

№ на схеме:24

Наименование:Collar

Каталожный номер:11215430

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:11215431

Комплект:1

Примечание:

№ на схеме:26

Наименование:Collar

Каталожный номер:11215432

Комплект:1

Примечание:

№ на схеме:27

Наименование:Grease cup

Каталожный номер:11210001

Комплект:1

Примечание:

№ на схеме:28

Наименование:Elbow nipple

Каталожный номер:11215393

Комплект:2

Примечание:

№ на схеме:29

Наименование:Valve

Каталожный номер:11214464

Комплект:1

Примечание:

№ на схеме:30

Наименование:Reduction gear

Каталожный номер:11215409

Комплект:1

Примечание:
