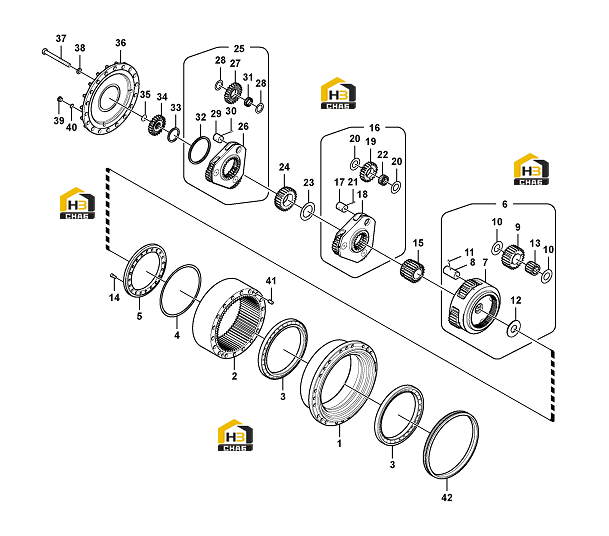

Передача зубчатая

← Блок управления gps Редуктор роторный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:11215401

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear

Каталожный номер:11214000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:11214048

Комплект:2

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:11213999

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retainer

Каталожный номер:11213998

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gear

Каталожный номер:11214001

Комплект:1

Примечание:

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Pin

Каталожный номер:11214005

Комплект:4

Примечание:

№ на схеме:9

Наименование:Planetary gear

Каталожный номер:11214003

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:11214004

Комплект:8

Примечание:

№ на схеме:11

Наименование:Spring pin

Каталожный номер:11211660

Комплект:4

Примечание:

№ на схеме:12

Наименование:Thrust ring

Каталожный номер:11212162

Комплект:1

Примечание:

№ на схеме:13

Наименование:Needle bearing

Каталожный номер:11214002

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hex. socket screw

Каталожный номер:11210153

Комплект:20

Примечание:

№ на схеме:15

Наименование:Gear

Каталожный номер:11214006

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear

Каталожный номер:11214008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:11214012

Комплект:3

Примечание:

№ на схеме:18

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:19

Наименование:Planetary gear

Каталожный номер:11214010

Комплект:3

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:11214011

Комплект:6

Примечание:

№ на схеме:21

Наименование:Spring pin

Каталожный номер:11211660

Комплект:3

Примечание:

№ на схеме:22

Наименование:Needle bearing

Каталожный номер:11214009

Комплект:3

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:11214015

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear

Каталожный номер:11214013

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gear

Каталожный номер:11215402

Комплект:1

Примечание:

№ на схеме:26

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:27

Наименование:Planetary gear

Каталожный номер:11215403

Комплект:3

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:11215404

Комплект:6

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:11215405

Комплект:3

Примечание:

№ на схеме:30

Наименование:Spring pin

Каталожный номер:11211660

Комплект:3

Примечание:

№ на схеме:31

Наименование:Needle bearing

Каталожный номер:11215406

Комплект:3

Примечание:

№ на схеме:32

Наименование:Ring

Каталожный номер:11215408

Комплект:1

Примечание:

№ на схеме:33

Наименование:Ring

Каталожный номер:11214007

Комплект:1

Примечание:

№ на схеме:34

Наименование:Gear

Каталожный номер:11215407

Комплект:1

Примечание:

№ на схеме:35

Наименование:Retaining ring

Каталожный номер:11214065

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cover

Каталожный номер:11214014

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw

Каталожный номер:11214826

Комплект:18

Примечание:

№ на схеме:38

Наименование:Spring washer

Каталожный номер:11211638

Комплект:18

Примечание:

№ на схеме:39

Наименование:Plug

Каталожный номер:11212148

Комплект:2

Примечание:

№ на схеме:40

Наименование:Oring

Каталожный номер:11210166

Комплект:2

Примечание:

№ на схеме:41

Наименование:Pin

Каталожный номер:11214067

Комплект:4

Примечание:

№ на схеме:42

Наименование:Sealing

Каталожный номер:11214035

Комплект:1

Примечание:

№ на схеме:43

Наименование:Gearbox

Каталожный номер:11215400

Комплект:1

Примечание:
