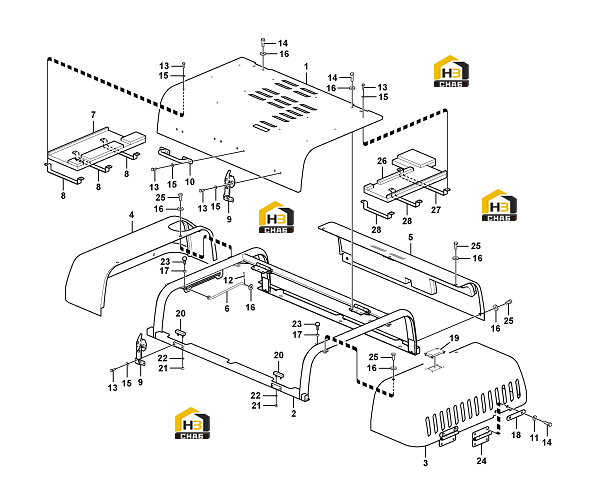

Капот двигателя (версия 2)

← Капот двигателя (версия 1) Дверь боковая (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Door

Каталожный номер:11216037

Комплект:1

Примечание:

№ на схеме:2

Наименование:Frame

Каталожный номер:11216026

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nipple

Каталожный номер:11216038

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:11216040

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:11216039

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rod

Каталожный номер:11216025

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sponge

Каталожный номер:11216030

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:11216028

Комплект:3

Примечание:

№ на схеме:9

Наименование:Catch

Каталожный номер:11216036

Комплект:2

Примечание:

№ на схеме:10

Наименование:Handle

Каталожный номер:11216032

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plain washer

Каталожный номер:11210198

Комплект:4

Примечание:

№ на схеме:12

Наименование:Split pin

Каталожный номер:11211657

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hexagon screw

Каталожный номер:11210119

Комплект:25

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:11210099

Комплект:9

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:11210218

Комплект:24

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:11210538

Комплект:15

Примечание:

№ на схеме:17

Наименование:Hexagon nut

Каталожный номер:11210129

Комплект:4

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:11216035

Комплект:2

Примечание:

№ на схеме:19

Наименование:Handle

Каталожный номер:11216033

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bushing

Каталожный номер:11210578

Комплект:2

Примечание:

№ на схеме:21

Наименование:Jam nut

Каталожный номер:11211629

Комплект:4

Примечание:

№ на схеме:22

Наименование:Plain washer

Каталожный номер:11212648

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bumper

Каталожный номер:11210361

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hinge

Каталожный номер:11216034

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:9

Примечание:

№ на схеме:26

Наименование:Sponge

Каталожный номер:11216031

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket

Каталожный номер:11216029

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:11216027

Комплект:2

Примечание:
