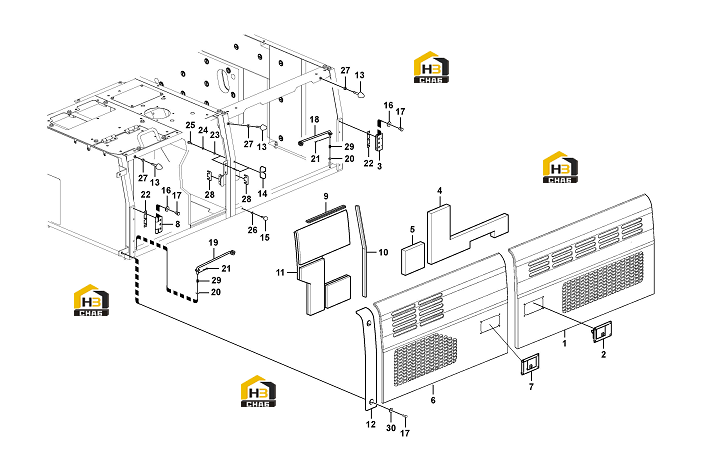

Дверь боковая (часть 1)

← Капот двигателя (версия 2) Дверь боковая (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear door

Каталожный номер:26330016041

Комплект:1

Примечание:

№ на схеме:2

Наименование:Latch

Каталожный номер:11216050

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hinge

Каталожный номер:11216053

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sponge

Каталожный номер:11216052

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sponge

Каталожный номер:11216043

Комплект:1

Примечание:

№ на схеме:6

Наименование:Side hatch

Каталожный номер:26330016021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Latch

Каталожный номер:11216049

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hinge

Каталожный номер:11216053

Комплект:2

Примечание:

№ на схеме:9

Наименование:Weatherstrip

Каталожный номер:11216044

Комплект:1

Примечание:

№ на схеме:10

Наименование:Weatherstrip

Каталожный номер:11216045

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sponge

Каталожный номер:26330016051

Комплект:1

Примечание:

№ на схеме:12

Наименование:Door

Каталожный номер:11216051

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:11210576

Комплект:3

Примечание:

№ на схеме:14

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:2

Примечание:kongbai (нет номера)

№ на схеме:15

Наименование:Bumper

Каталожный номер:11210361

Комплект:1

Примечание:

№ на схеме:16

Наименование:Collar

Каталожный номер:11210580

Комплект:12

Примечание:

№ на схеме:17

Наименование:Hexagon screw

Каталожный номер:11210098

Комплект:14

Примечание:

№ на схеме:18

Наименование:Rod

Каталожный номер:11216041

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod

Каталожный номер:11216042

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plain washer

Каталожный номер:11210197

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:11211662

Комплект:2

Примечание:

№ на схеме:22

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:4

Примечание:kongbai (нет номера)

№ на схеме:23

Наименование:Washer

Каталожный номер:11210218

Комплект:4

Примечание:

№ на схеме:24

Наименование:Spring washer

Каталожный номер:11210063

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hexagon screw

Каталожный номер:11210119

Комплект:4

Примечание:

№ на схеме:26

Наименование:Hexagon nut

Каталожный номер:11210129

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hexagon nut

Каталожный номер:11210130

Комплект:3

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:11212649

Комплект:2

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:11210493

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:11210538

Комплект:2

Примечание:
