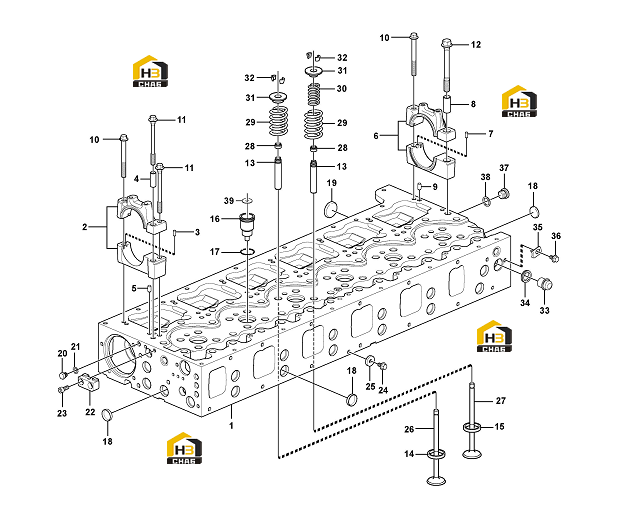

Головка блока с комплектующими

← Прокладка и болт гбц Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:11215893

Комплект:1

Примечание:

№ на схеме:2

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:3

Наименование:Pin

Каталожный номер:11215901

Комплект:6

Примечание:

№ на схеме:4

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:5

Наименование:Pin

Каталожный номер:11215902

Комплект:12

Примечание:

№ на схеме:6

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:7

Наименование:Pin

Каталожный номер:11215901

Комплект:1

Примечание:

№ на схеме:8

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:9

Наименование:Pin

Каталожный номер:11215902

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flange screw

Каталожный номер:11215877

Комплект:7

Примечание:

№ на схеме:11

Наименование:Flange screw

Каталожный номер:11215896

Комплект:12

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:11215880

Комплект:1

Примечание:

№ на схеме:13

Наименование:Valve guide

Каталожный номер:11215888

Комплект:24

Примечание:

№ на схеме:14

Наименование:Valve seat

Каталожный номер:11215885

Комплект:12

Примечание:

№ на схеме:15

Наименование:Valve seat

Каталожный номер:11215883

Комплект:12

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:11215890

Комплект:6

Примечание:

№ на схеме:17

Наименование:Oring

Каталожный номер:11215884

Комплект:6

Примечание:

№ на схеме:18

Наименование:Cap plug

Каталожный номер:11215898

Комплект:21

Примечание:

№ на схеме:19

Наименование:Cap plug

Каталожный номер:11215899

Комплект:5

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:11215689

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:11215680

Комплект:1

Примечание:

№ на схеме:22

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:23

Наименование:Hexagon screw

Каталожный номер:11215903

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:11215874

Комплект:1

Примечание:

№ на схеме:25

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:26

Наименование:Inlet valve

Каталожный номер:11215886

Комплект:12

Примечание:

№ на схеме:27

Наименование:Exhaust valve

Каталожный номер:11215891

Комплект:12

Примечание:

№ на схеме:28

Наименование:Valve seal

Каталожный номер:11215887

Комплект:24

Примечание:

№ на схеме:29

Наименование:Valve spring

Каталожный номер:11215894

Комплект:24

Примечание:

№ на схеме:30

Наименование:Valve spring

Каталожный номер:11215900

Комплект:12

Примечание:

№ на схеме:31

Наименование:Valve spring washer

Каталожный номер:11215881

Комплект:24

Примечание:

№ на схеме:32

Наименование:Valve cotter

Каталожный номер:11215882

Комплект:48

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:11215878

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sealing ring

Каталожный номер:11215568

Комплект:1

Примечание:

№ на схеме:35

Наименование:Lock brace

Каталожный номер:11215879

Комплект:1

Примечание:

№ на схеме:36

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:37

Наименование:Plug

Каталожный номер:11215876

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plane gasket

Каталожный номер:11215875

Комплект:1

Примечание:

№ на схеме:39

Наименование:Gasket

Каталожный номер:11215892

Комплект:6

Примечание:
