Блок цилиндров в сборе

Блок цилиндров в сборе

← Головка блока с комплектующими Крышка передняя блока цилиндров →

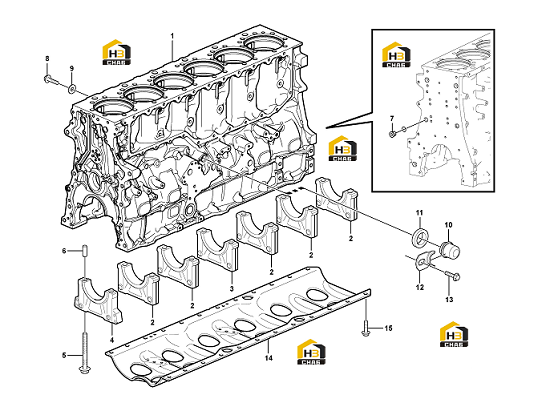

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:2
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:3
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:4
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:11215908
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:11215909
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:11215911
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange screw
Каталожный номер:11210034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:11215910
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:11215906
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring
Каталожный номер:11215904
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lock brace
Каталожный номер:11215574
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Flange screw
Каталожный номер:11210033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Frame
Каталожный номер:11215905
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Flange screw
Каталожный номер:11210037
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Cylinder block
Каталожный номер:11215907
Комплект:1
Примечание:
