Цилиндр стрелы

Цилиндр стрелы

← Стрела и трубопроводы для смазки Шатун ковшовой штанги (часть 1) →

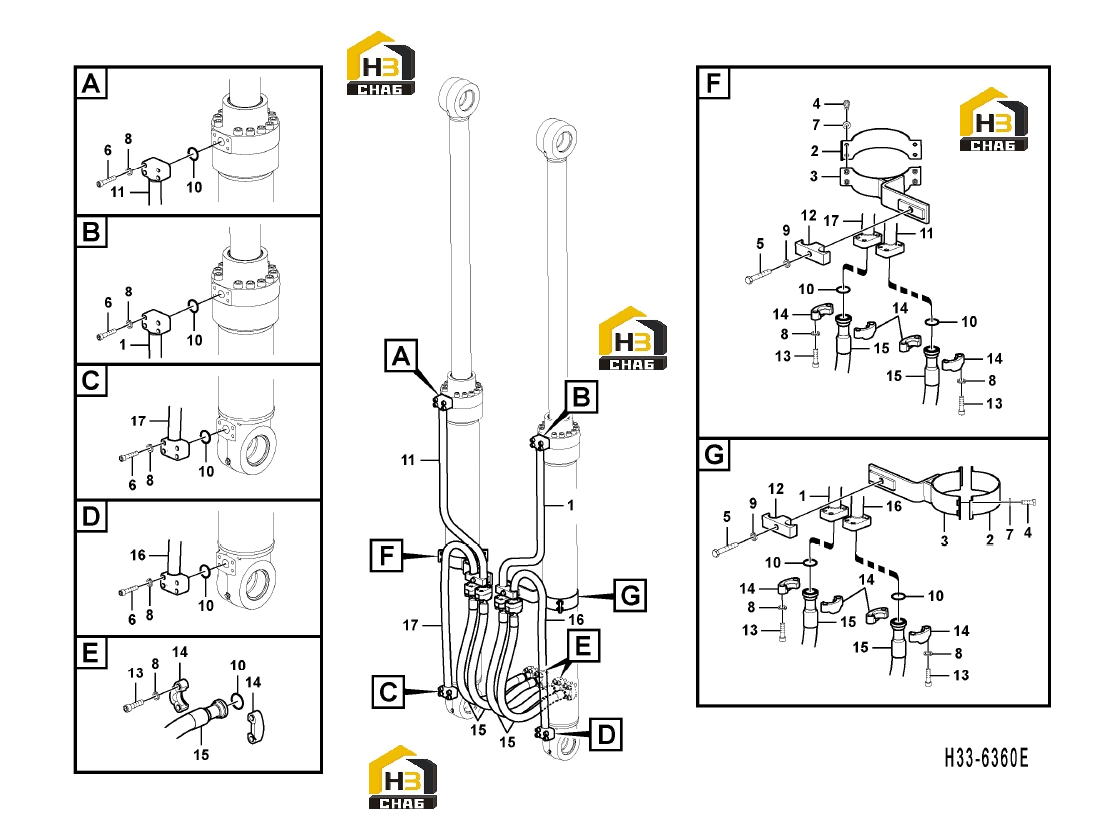

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:11215195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:11215196
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:11215197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon screw
Каталожный номер:11213733
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:11215189
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:11211634
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spring washer
Каталожный номер:11211961
Комплект:40
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:11210049
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pipe
Каталожный номер:11215200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:11215187
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hex. socket screw
Каталожный номер:11214885
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange half
Каталожный номер:11214869
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose assembly
Каталожный номер:11217464
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe
Каталожный номер:11215198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pipe
Каталожный номер:11215199
Комплект:1
Примечание:
