Стрела и трубопроводы для смазки

Стрела и трубопроводы для смазки

← Палец гидроцилиндра в сборе Цилиндр стрелы →

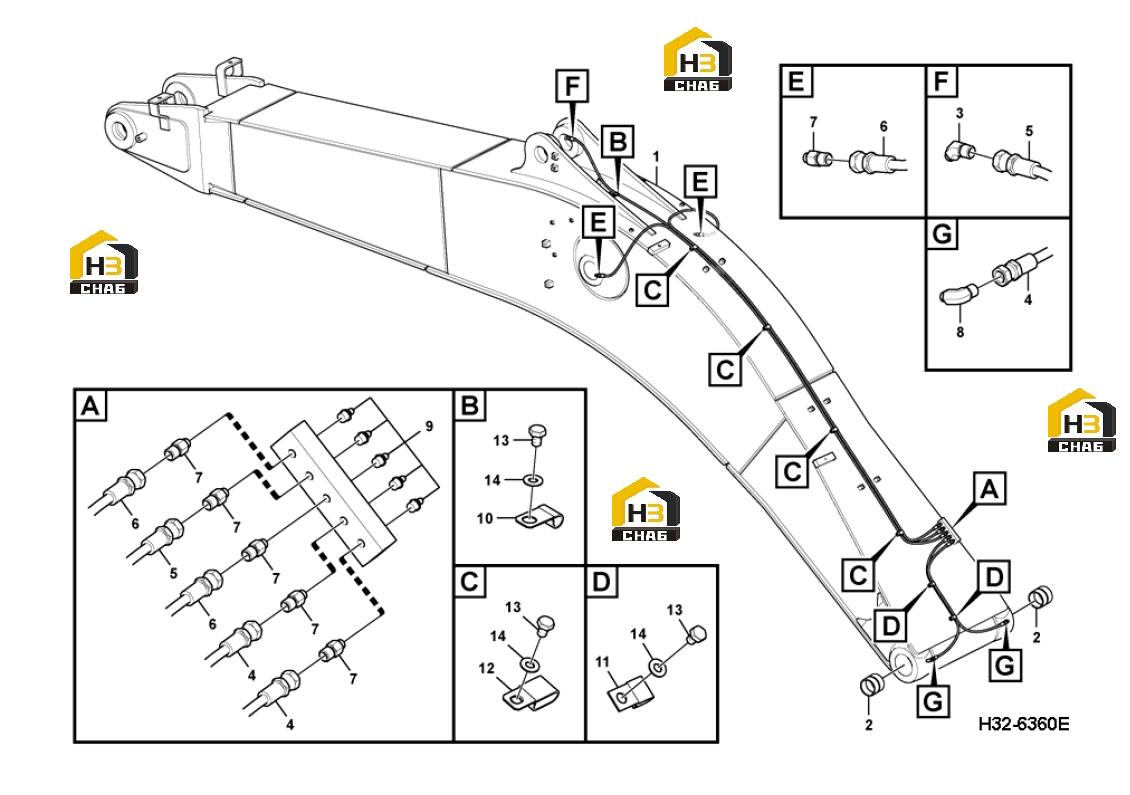

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Excavator boom
Каталожный номер:11216186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bushing
Каталожный номер:11215217
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nipple
Каталожный номер:11215218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:11217444
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:11217456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:11217454
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nipple
Каталожный номер:11210802
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nipple
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Insulating clip
Каталожный номер:11211654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Insulating clip
Каталожный номер:11211656
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clip
Каталожный номер:11211663
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11210187
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:11210218
Комплект:7
Примечание:
