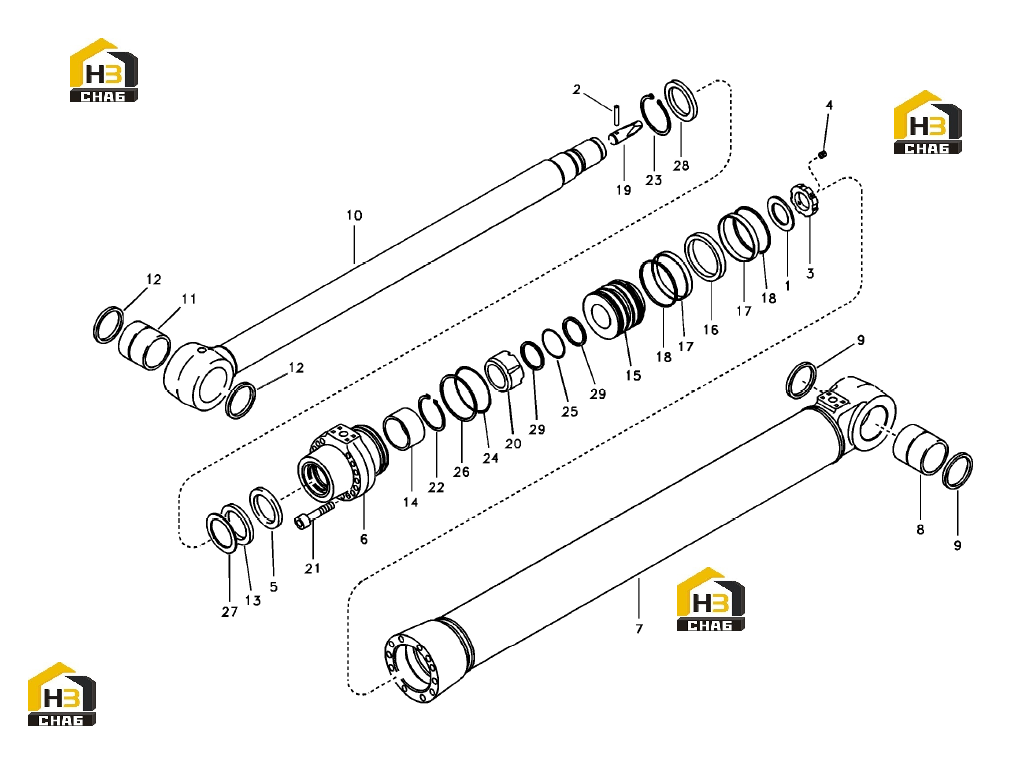

Цилиндр ковша

← Шатун ковшовой штанги (часть 2) Цилиндр ковшового рычага →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11215291

Комплект:1

Примечание:

№ на схеме:1

Наименование:Hydraulic cylinder

Каталожный номер:11214844

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:11215287

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11215292

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:11214191

Комплект:1

Примечание:

№ на схеме:5

Наименование:K Buffer Ring

Каталожный номер:11215288

Комплект:1

Примечание:

№ на схеме:6

Наименование:Head

Каталожный номер:11215289

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bushing

Каталожный номер:11215290

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:11212087

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rod

Каталожный номер:11215299

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:11215290

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:11212087

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ring

Каталожный номер:11215300

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:11215301

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:11215298

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal

Каталожный номер:11215293

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring

Каталожный номер:11215294

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal

Каталожный номер:11215295

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cushion

Каталожный номер:11215296

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cushion

Каталожный номер:11215297

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hex. socket screw

Каталожный номер:11215302

Комплект:14

Примечание:

№ на схеме:22

Наименование:Retaining ring

Каталожный номер:11215304

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:11215303

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11215309

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11215310

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring

Каталожный номер:11215308

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sealing

Каталожный номер:11215305

Комплект:1

Примечание:

№ на схеме:28

Наименование:Seal

Каталожный номер:11215306

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring

Каталожный номер:11215307

Комплект:2

Примечание:

№ на схеме:100

Наименование:Sealing kit

Каталожный номер:11215311

Комплект:1

Примечание:
