Шатун ковшовой штанги (часть 2)

Шатун ковшовой штанги (часть 2)

← Цилиндр подъемный в сборе Цилиндр ковша →

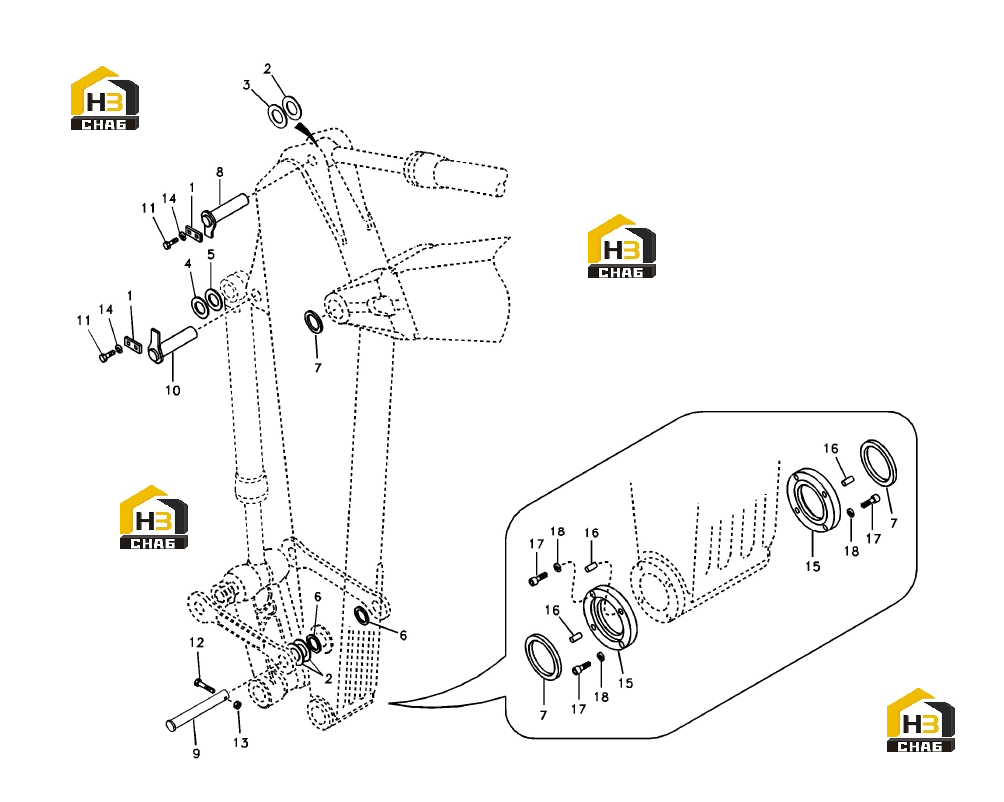

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lock
Каталожный номер:11210779
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shim 1,0t
Каталожный номер:11215206
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim 0,5t
Каталожный номер:11215223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shim 1,0t
Каталожный номер:11214179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shim 0,5t
Каталожный номер:11214180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring
Каталожный номер:11212087
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Seal
Каталожный номер:11215224
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin
Каталожный номер:11215282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:11215284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:11215283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11213367
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11215286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon nut
Каталожный номер:11210110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cover
Каталожный номер:11215285
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pin
Каталожный номер:11215228
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:11211610
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Spring washer
Каталожный номер:11210065
Комплект:4
Примечание:
