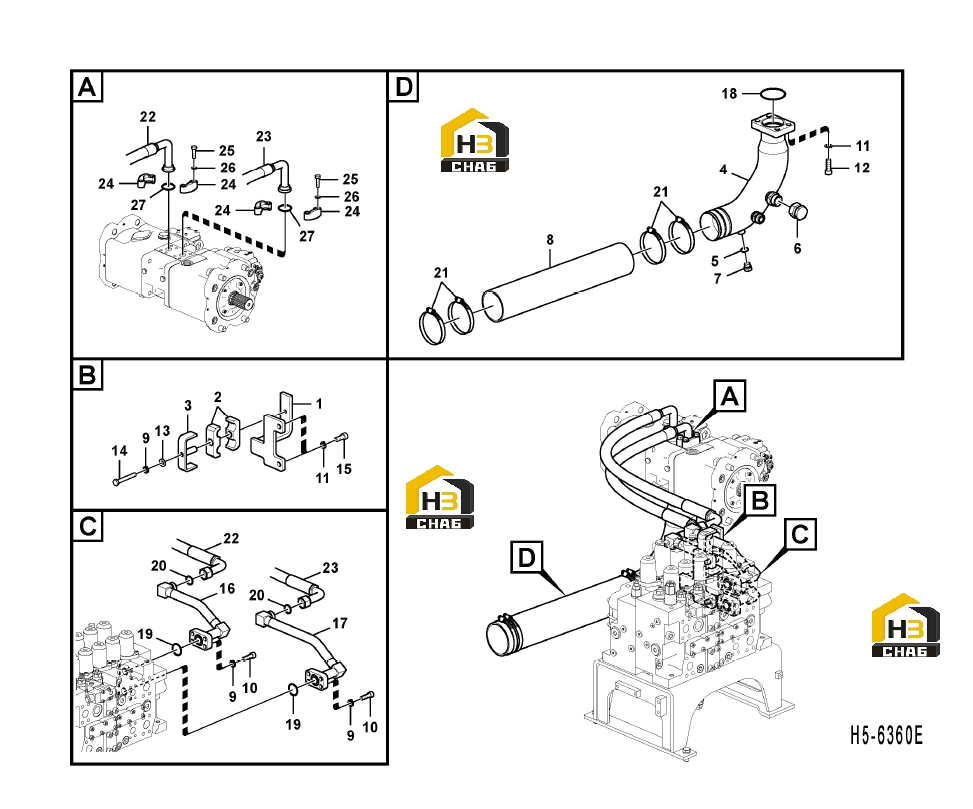

Система гидравлическая

← Радиатор с комплектующими Cистема охлаждения масла →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:11214906

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber clamp

Каталожный номер:11211942

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:11211941

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe

Каталожный номер:11214907

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:11210166

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:11211934

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:11211700

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:11217511

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring washer

Каталожный номер:11211961

Комплект:9

Примечание:

№ на схеме:10

Наименование:Hex. socket screw

Каталожный номер:11214870

Комплект:8

Примечание:

№ на схеме:11

Наименование:Spring washer

Каталожный номер:11210067

Комплект:6

Примечание:

№ на схеме:12

Наименование:Allen Hd Screw

Каталожный номер:11213090

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:11214910

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:11214909

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:11214913

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe

Каталожный номер:11216234

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe

Каталожный номер:11216233

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:11213813

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:11210049

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:11210114

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw clamp

Каталожный номер:11214916

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hose assembly

Каталожный номер:11217463

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:11217462

Комплект:1

Примечание:

№ на схеме:24

Наименование:Flange half

Каталожный номер:11213812

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hexagon screw

Каталожный номер:11210099

Комплект:8

Примечание:

№ на схеме:26

Наименование:Spring washer

Каталожный номер:11210065

Комплект:8

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:11210048

Комплект:2

Примечание:
