Cистема охлаждения масла

Cистема охлаждения масла

← Система гидравлическая Гидромотор редуктора →

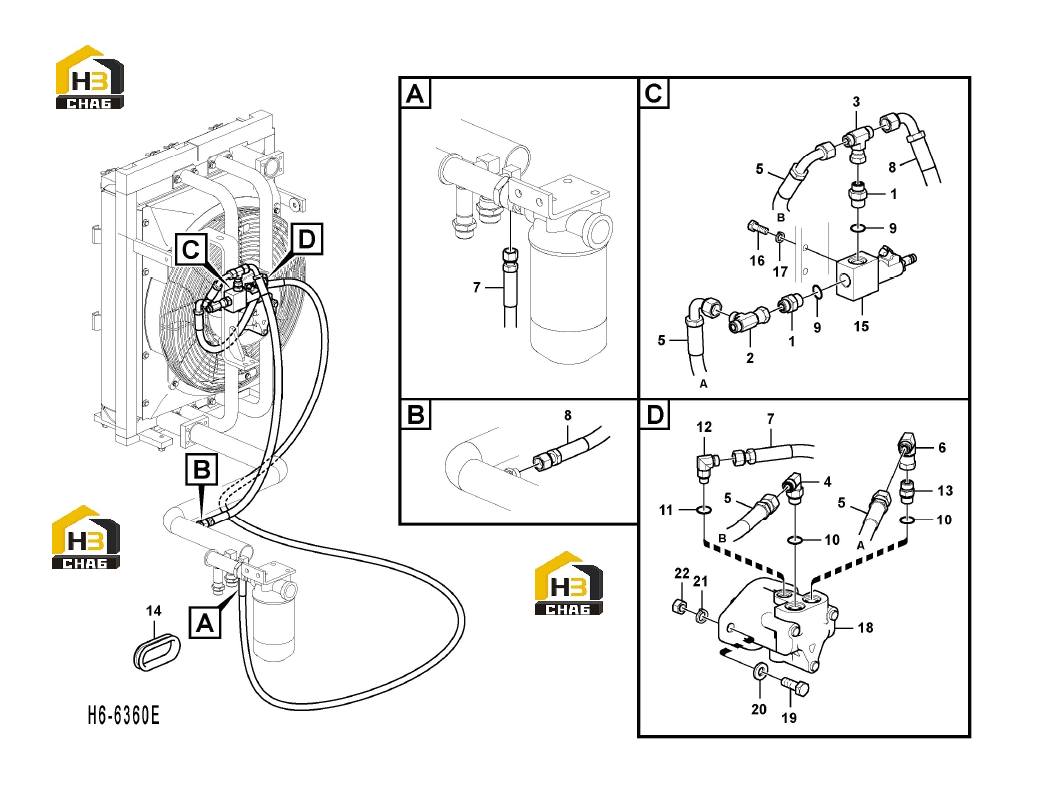

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:11213460
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tee
Каталожный номер:11214917
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tee
Каталожный номер:11211665
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Elbow
Каталожный номер:11211695
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:11217531
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Elbow
Каталожный номер:11213266
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:11217487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose assembly
Каталожный номер:11217500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11211982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:11210007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:11210006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Elbow
Каталожный номер:11214918
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector
Каталожный номер:11211686
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Grommet
Каталожный номер:11210617
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Seal
Каталожный номер:11214923
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Valve
Каталожный номер:11214922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Motor
Каталожный номер:11214485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:11213711
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:11214910
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Spring washer
Каталожный номер:11211961
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hexagon nut
Каталожный номер:11211940
Комплект:2
Примечание:
